SDI 1521 低噪聲加速度傳感器

更新時間:2025-03-13

瀏覽量:2164

品牌：SDI
型號：1521
描述：Silicon Designs 1521 型表面貼裝 MEMS 直流加速度計是堅固耐用且精確的傳感器，適用于各種要求苛刻的應用。范圍從 ±2g 到 ±400g，并采用無引線 LCC 和 J 引線封裝，...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SDI 1521 低噪聲加速度傳感器描述：

數據表

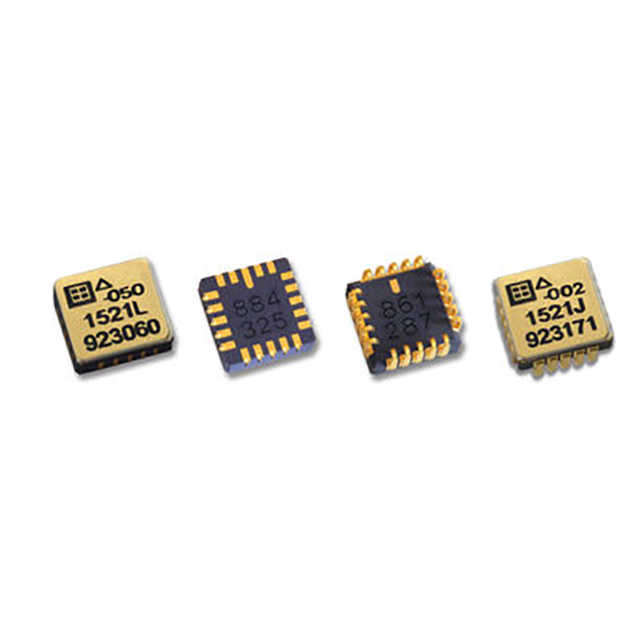

Silicon Designs的1521型表面貼裝MEMS直流加速度計是一款堅固且高精度的傳感器，適用于各種嚴苛環境下的應用。其量程范圍從±2g到±400g，采用無引線LCC和J引線封裝，使得1521型在零至中頻商業與工業應用中表現優秀，尤其是在需要穩定性能、低噪聲以及長期可靠性的場合。

這款加速度計的核心是用于直流測量的MEMS電容感應元件，結合了集成的感測放大器和差分輸出級，確保設備對溫度變化和梯度具有良好的抵抗力。每臺設備都經過單獨測試、編程和校準，并在頂部和底部表面標記有唯一的序列號以供追溯。此外，用戶可選擇獲取一份校準測試報告（1521-TST），該報告詳細列出了加速度計的各項關鍵性能指標，如偏差、比例因子、線性度、工作電流和頻率響應等。

可用的 G-范圍
± 2 g
± 5 g
± 10 g
± 25 g
± 50 g
± 100 g
± 200 g
± 400 g

特點

低噪聲：±2g 滿量程版本的典型值為 7 μg/rootHz

響應從零 (DC) 到 2000+ Hz 的頻率

高穩定性和耐用性

-55 至 +125°C 運行

±4V 差分輸出

+5 VDC，5 mA 電源（典型值）

集成傳感器和放大器

內部溫度傳感器

氮氣阻尼和密封

序列化以實現可追溯性

符合 RoHS 標準

零至中頻應用

g 量程	靈敏度，微分	頻率響應（典型值，3 dB）	頻率響應（最小值，3 dB）	頻率響應（典型值，5%）	輸出噪聲，差分（RMS，典型值）	最大限度。機械沖擊（0.1 毫秒）
G	毫伏/克	赫茲	赫茲	赫茲	微克/（根赫茲）	g（峰值）
±2	2000	0 – 525	0 – 300	0 – 250	7	2000
±5	800	0 – 800	0 – 420	0 – 400	12	2000
±10	400	0 – 1100	0 – 660	0 – 700	18	5000
±25	160	0 – 1750	0 – 1050	0 – 1300	25	5000
±50	80	0 – 2100	0 – 1400	0 – 1600	50	5000
±100	40	0 – 3000	0 – 1700	0 – 1700	100	5000
±200	20	0 – 3600	0 – 2100	0 – 1900	200	5000
±400	10	0 – 4200	0 – 2400	0 – 2000	400	5000

性能概述

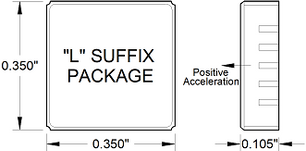

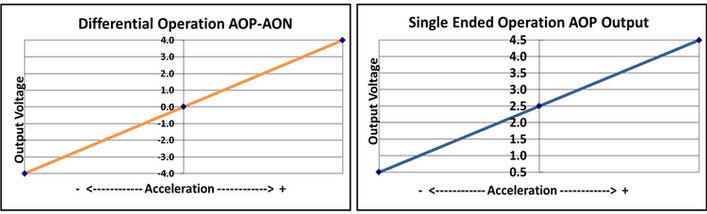

根據不同的量程，1521型加速度計有不同的靈敏度設置和頻率響應特性，并具備良好的機械沖擊承受能力。它能夠提供差分±4V輸出或單端模式輸出，具體數值隨加速度變化而調整。敏感軸垂直于封裝底面，正向加速度通過施加于底面的力產生。內部電子設計有效地消除了旋轉引起的誤差。操作時需使用兩個參考電壓，分別是+5.0V和+2.5V（標稱值）。
