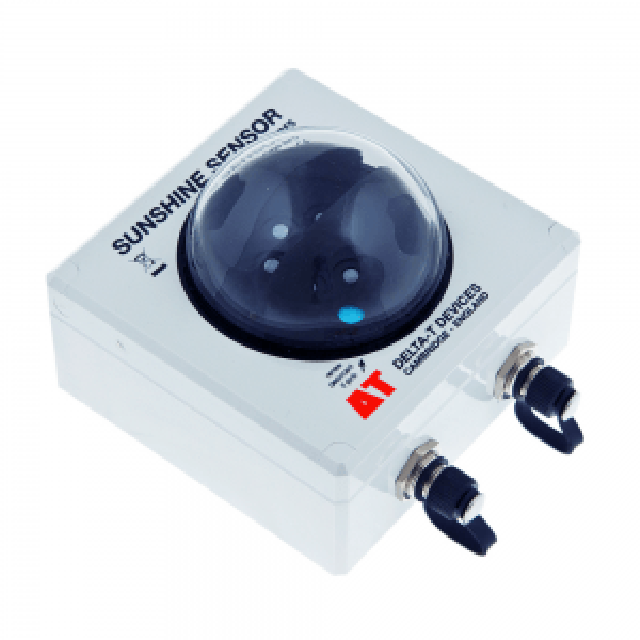

BF5 日照傳感器

更新時間:2025-03-13

瀏覽量:982

品牌：Delta-T
型號：BF5
描述：BF5 日照傳感器是一款多功能、多用途的太陽輻射傳感器。它使用一個具有獨特計算機生成的陰影圖案的光電二極管陣列來測量入射的太陽輻射。微處理器計算輻射的全局分量和散射分量，并確定陽光狀態。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

BF5 日照傳感器描述：

數據表 用戶手冊 入門指南

測量擴散輻射

日照時長

沒有活動部件，沒有遮陽環

SunScan系統的PAR 參考傳感器

輸出可以是PAR (mm .m^-2.s^-1)， Energy (W.m^-2)或Lux

BF5陽光傳感器是一款多功能、多用途的太陽輻射傳感器。它使用一個具有獨特計算機生成的陰影圖案的光電二極管陣列來測量入射的太陽輻射。微處理器計算輻射的全局分量和散射分量，并確定陽光狀態。

兩個模擬電壓輸出提供全局和擴散輻射，從中導出直接輻射和擴散輻射。陽光狀態由數字輸出指示。這三個輸出可以連接到GP1或GP2數據記錄器或通常用于環境監測的其他記錄器上的適當通道。內部加熱器可使BF5陽光傳感器在低于-20°C的溫度下無露水、冰和雪。

日照持續時間

BF5陽光傳感器使用一個基于總標準桿數輻射（光合作用主動輻射）以及總標準桿數與直接PAR的比值的簡單方程間接測量日照時數。該日照算法與氣象局（World Met Office）規定的日照時長120 W/m^-2的太陽光閾值密切相關。BF5陽光傳感器無需調整或重新定位即可追蹤太陽，這與帶陰影環的設備相比具有明顯優勢。

太陽掃描樹冠分析系統

BF5陽光傳感器可作為陽光掃描樹冠分析系統的一個組成部分。SunScan探測器是一個1米長的光傳感器陣列，適用于測量植物冠層對標準桿數的截留，并估算LAI（葉面積指數）。BF5陽光傳感器提高了陽光掃描系統的精度，使其能夠在可變光線條件下使用。

應用

除了在太陽掃描系統中的作用外，BF5陽光傳感器的替代輸出使其能夠用于光合作用、照明和太陽能測量的研究。

對于建筑能源管理系統（BEMS），BF5可用于控制百葉窗或百葉窗對陽光的打開和關閉。BF5能夠測量直射光束中的能量和總輻射，從而可以優化自然光和太陽能增益的使用，同時盡可能地減少建筑物使用者的眩光。

與SPN1型陽光式日射強度計的比較

SPN1陽光日射強度計是BF5陽光傳感器的精密版本，盡管這兩種儀器有一些共同之處，但也有重要的區別。

BF5 日照傳感器規格：

	輸出設置
	PAR	能源	光照度
單位	μmol.m^-2.s^-1	W.m^-2	klux
總體精度：總計	±10 μmol.m^-2.s^-1 ±12%	±5 W.m^-2 ±12%	±0.600 klux ±12%
整體精度：漫反射	±10 μmol.m^-2.s^-1 ±15%	±20 W.m^-2 ±15%	±0.600 klux ±15%
解釋度	0.6 μmol.m^-2.s^-1	0.3 W.m^-2	0.060 klux
范圍	0-2500 μmol.m^-2.s^-1	0-1250 W.m^-2	0-200 klux
模擬輸出靈敏度	1 mV = 1 μmol.m^-2.s^-1	1 mV = 0.5 W.m^-2	1 mV = 0.100 klux
模擬輸出范圍	0-2500 mV	0-2500 mV	0-2000 mV

準確度：日照時間	與 WMO 定義相比±10%
準確度：余弦校正	0-90° 天頂角入射輻射的 ±10%
精度：方位角	± 5% 超過 360° 旋轉
溫度系數	± 0.15 % /°C（典型值）
溫度范圍	-20 至 + 50°C，使用堿性電池 -20 至 + 70°C，使用鋰電池
穩定	建議每 2 年重新校準一次。
響應時間	< 250 毫秒
光譜響應	400-700 納米
緯度能力	-90° 至 + 90°
環境	IP65（淋浴和防塵）
陽光狀態：觸點閉合	沒有太陽 = 開路太陽 = 對地短路
內置電池	2 x 1.5 V AA 堿性電池
電力需求	2 mA（喚醒），<30 μA（睡眠）
加熱器功率	12 V – 15 VDC，高達 1.5 A
電池壽命	1 年（典型）
輸入電壓范圍——由內部電池供電	1.4 至 3.6 伏直流電
輸入電壓范圍——外接電源	5 至 15 伏直流電
保險絲跳閘點，日照狀態信號，（當處于開關閉合模式時）	0.5 A，30 V（自復位）
日照狀態輸出最大施加電壓，觸點閉合模式	0 至 24 伏
RS232連接器	5 針 M12
信號輸出和電源輸入連接器	8 針 M12
安裝選項：	相機三腳架插座（? 英寸惠氏）。盒角處的 4 x M4 螺栓孔。
尺寸和重量	120 毫米 x 122 毫米 x 95 毫米，635 克
