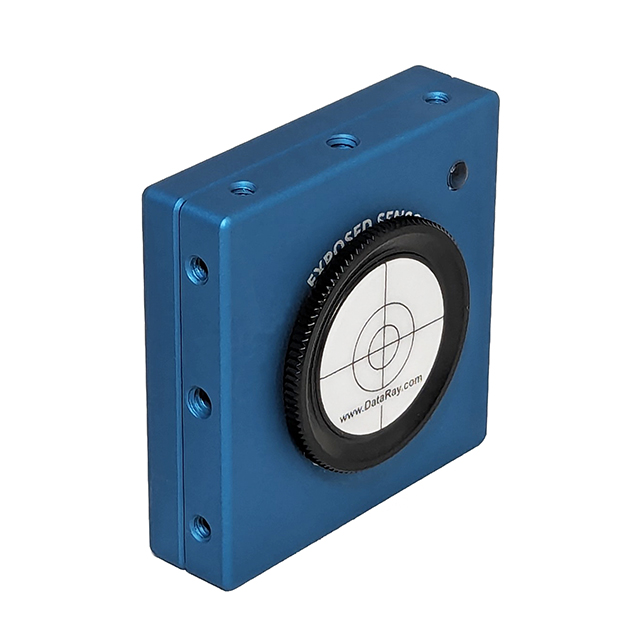

美國DataRay BladeCam2-XHR 高分辨率光斑測量儀

更新時間:2025-03-13

瀏覽量:878

品牌：美國DataRay
型號：BladeCam2-XHR
描述：BladeCam2 更新了 USB 3.0 連接和其他改進，提供了增強的 BladeCam 光束輪廓分析體驗。憑借 3.2 μm 的小像素，支持小至 32 μm 的光束，高分辨率和高度緊湊的 Blad...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

BladeCam2-XHR 高分辨率光斑測量儀描述：

產品手冊  數據表  圖紙

BladeCam2 更新了 USB 3.0 連接和其他改進，提供了增強的 BladeCam 光束輪廓分析體驗。憑借 3.2 μm 的小像素，支持小至 32 μm 的光束，高分辨率和高度緊湊的 BladeCam2-HR 光束輪廓儀的厚度僅為 0.5 英寸。（12.8 mm），可輕松集成到緊湊的光學系和 OEM 應用中。

特點

355 至 1150 nm，標準 CMOS 探測器

提供 UV 和 1310 nm 選項

3.2 μm 像素，3.1 MPixel，2048 x 1536

6 幀/秒 @ 2048 x 1526,16 幀 @ 1024 x 1024,35 幀/秒 @ 512 x 512

端口供電的 USB 3.0

HyperCal? – 動態噪聲和基線校正軟件

包括 C 口過濾器

1,000：1 信號對 RMS 噪聲

型材 CW/準連續波光束

電子自動快門，40 μs 至 500 ms

10 位 ADC

在多個相機上并行拍攝

可現場更換的圖像傳感器

相對功率電平顯示

標配無窗傳感器，無邊紋

ISO 11146 M2 選項 – 光束傳播分析、發散、聚焦

應用實例

緊湊的光學列車

CW/準連續激光輪廓

激光器和基于激光的系統的現場維修

光學組裝和儀器對準

光束漂移和記錄

M2 測量，提供 M2DU 載物臺

規格

波長	BladeCam2-XHR/XHR-ND4：355 至 1150 nm BladeCam2-XHR-1310：355 至 1350 nm BladeCam2-HR-UV：190 至 1150 nm
包含的過濾器	BladeCam2-XHR-ND4：C接口ND-4 BladeCam2-XHR：C接口ND-1、ND-2、ND-4 BladeCam2-XHR-1310：C接口ND-1、ND-2、ND-4和1“長通濾光片，帶C接口適配器 BladeCam2-XHR-UV：C接口ND-1、ND-2、ND-4和1”吸收式ND-1、ND-2、ND-4，帶C接口適配器
像素?cái)?shù)，H x V	3.1 Mpixel， 2048 x 1536
圖像區域	6.5 x 4.9 毫米
像素尺寸	3.2 x 3.2 微米
最小光束（10 像素）	~32微米
快門類型	軋制
最大全幀速率	≥6赫茲
最大“每個脈沖”PRR	不適用
單脈沖捕獲 PRR	不適用
信噪比RMS噪聲	1,000:1
（可選/電子* dB）	（30/60* 分貝）
動態范圍	44分貝
模數轉換器	10 位（1,024 級）
可衡量的來源	CW/準連續波束

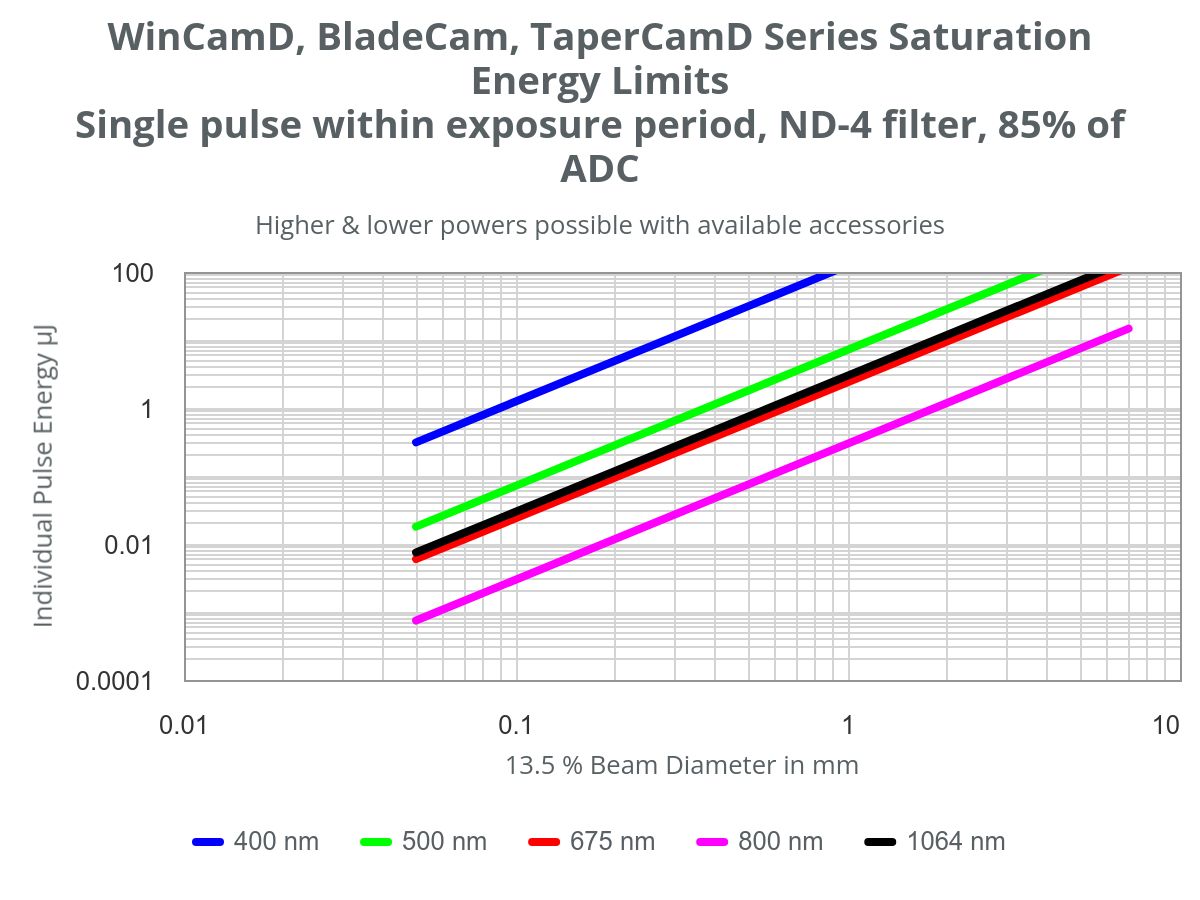

測量的光束功率	請參閱數據表中的飽和功耗圖
手動光束衰減	提供濾波器，提供其他衰減附件
顯示的配置文件	線圖、2D 和 3D 圖。規范化或非規范化。線性或?qū)?shù)，變焦 x10 2D，10、32 或最大顏色或灰度的 3D 輪廓顯示 10 色和 32 色
測量和顯示的配置文件參數	原始輪廓和平滑輪廓三角形運行平均過濾器，F(xiàn)WHM 高達 10%
光束直徑	兩個用戶設置的直徑夾子級別高斯和 ISO 11146 秒力矩光束直徑等效直徑高于用戶定義的夾子級別等效狹縫和刀刃直徑
光束擬合	Gaussian & Top Hat profile fit & % fit 等效狹縫輪廓
光束橢圓度	大直徑、小直徑和平均直徑。軸的自動定向。
質心位置	相對和絕對強度加權質心和幾何中心光束漂移顯示和統計
測量精度（不限于像素大小）	插補直徑的加工分辨率為 0.1 μm。絕對精度取決于光束輪廓 - 通常可以達到 ~1 μm 的精度。質心精度也與光束有關（高達 ±1 μ因?yàn)樗歉鶕?jù)質心削波水平以上的所有像素通過算術確定的）。
處理選項	圖像和配置文件平均，1,5,10,20，連續。背景捕獲和減法。用戶設置矩形捕獲塊，用于捕獲用戶設置或自動橢圓包含區域，帶有用于處理的光束跟蹤*.ojf 文件保存特定測試配置的所有 WinCamD 自定義設置
更新速率	全畫幅、全屏的最大 ≥9 Hz。對于小型捕獲塊，則更高
通過/失敗顯示	屏幕上可選擇的通過/失敗顏色。QA和生產的理想選擇。
日志數據和統計	最小值、最大值、平均值、標準差，至 4096 個樣本
相對功率測量	基于用戶初始輸入的滾動直方圖。mW、μJ、dBm、% 或用戶選擇的單位（相對于參考測量輸入）
通量	Fluence，在用戶定義的區域內
認證	RoHS、WEEE、CE
多攝像頭	多達 4 臺攝像機，可并行拍攝。 1 至 8 個攝像頭，串口拍攝。
頭部尺寸，寬 x 高 x 深	1.8 x 1.8 x 0.5 英寸（46.0 x 46,0 x 12.8毫米）
從外殼/濾光片到傳感器（無窗口）的光學深度 ±0.2 mm	4.0/ 8.5 mm（購買前驗證）
安裝	1/4“-20 孔與傳感器中心對齊。相機后部有 4-40 個孔。
重量、攝像頭	85 克（3 盎司）
最低要求	Windows 10 64 位
