CS506-L 可燃物含水量傳感器美國Campbell

更新時間:2025-03-13

瀏覽量:918

品牌：美國Campbell
型號：CS506-L
描述：CS506為可燃物含水量傳感器，用于測量26601 10-小時模擬可燃物含水量木銷的含水量。26601模擬了森林地表相似尺寸的斷枝的含水量。CS506/26601的組合用于評估森林可燃物火險因子，經常...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

CS506-L 可燃物含水量傳感器描述：

用戶手冊  數據表

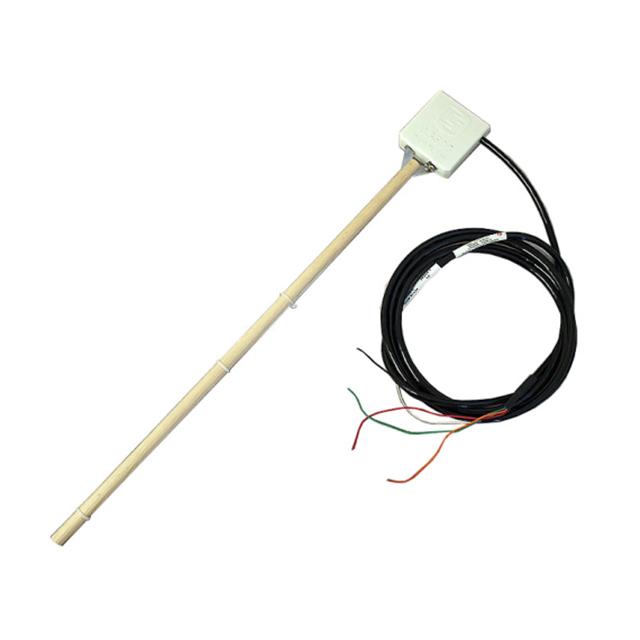

CS506為可燃物含水量傳感器，用于測量26601 10-小時模擬可燃物含水量木銷的含水量。26601模擬了森林地表相似尺寸的斷枝的含水量。CS506/26601的組合用于評估森林可燃物火險因子，經常被包含在我們的預接線或定制的氣象站中。（照片顯示了CS506可燃物含水量傳感器安裝在26601仿真可燃物含水量木銷中。）

技術說明

CS506報告較小直徑（10-小時）的森林可燃物的火險狀態，用單位質量的含水量（1%=1 g）來表示。它含有用環氧樹脂封裝的電子套件，采集時域反射技術（TDR）來檢測26601 10-小時可燃物含水量仿真木銷中的含水量。傳感器產生 ±0.7-Vdc 的方波，由Campbell Scientific數據采集器的模擬通道或脈沖通道來讀取。數據采集器再將頻率通過二次校準曲線轉換成可燃物含水量百分比。

優勢與特點

與大多數Campbell Scientific數據記錄器兼容

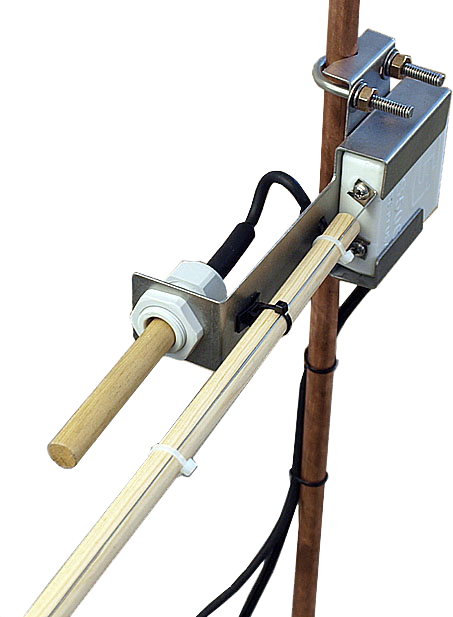

CS205/107燃油溫度傳感器配套產品；可以安裝在同一個木樁上

無需訪問測量現場即可自動監測不斷變化的燃油狀況

兼容的遙測選項包括擴頻無線電、窄帶無線電、蜂窩電話和衛星發射機

CS506-L 可燃物含水量傳感器規格：

工作范圍	0 至 70% 水分含量
電源	5 至 18 Vdc
使能電壓	0 Vdc 時關閉（< 1 Vdc） 5 Vdc 時打開（> 4 Vdc;最大 18 Vdc）
消耗電流	65 mA（有源） 45 μA（靜態）
輸出信號	±0.7 Vdc 方波（輸出頻率約為 31 至 58 kHz）
尺寸	10.16 x 6.35 x 1.91 厘米（4 x 2.5 x 0.75 英寸）
重量	< 0.5 千克（< 1 磅）
燃油水分精度
0 至 10% 范圍	±1.25%（最壞情況） ±0.74% （RMS 誤差）
10% 至 20% 范圍	±2%（最壞情況） ±0.9% （RMS 誤差）
20% 至 30% 范圍	±3.4%（最壞情況） ±1.94% （RMS 誤差）
30% 至 50% 范圍	±4.11%（最壞情況） ±2.27% （RMS 誤差）
