CS650 土壤水分電導率溫度傳感器美國Campbell

更新時間:2025-03-13

瀏覽量:1601

品牌：美國Campbell
型號：CS650
描述：CS650 是多參數智能傳感器，監測土壤體積含水量、容積電導率和土壤溫度。它的信號輸出方式為SDI-12，可用于 Campbell Scientific 大多數數據采集器。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

CS650 土壤水分電導率溫度傳感器描述：

用戶手冊 數據表

CS650 是多參數智能傳感器，監測土壤體積含水量、容積電導率和土壤溫度。它的信號輸出方式為SDI-12，可用于 Campbell Scientific 大多數數據采集器。

技術說明

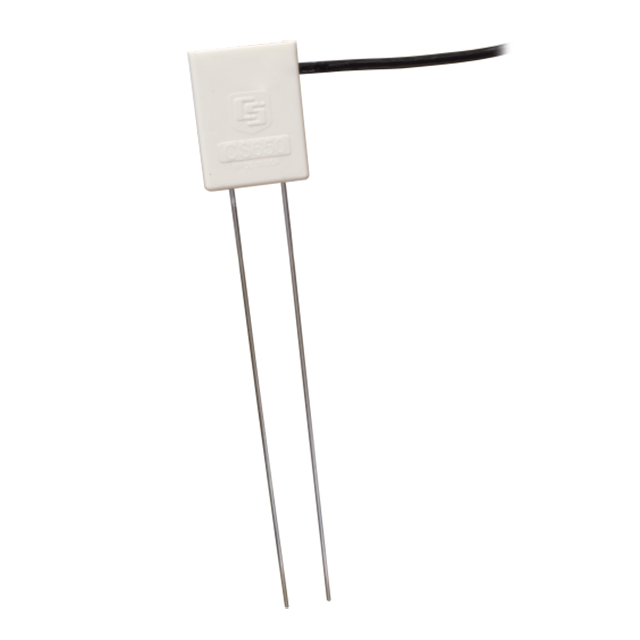

CS650含有連接到印刷電路板的2根30 cm長的不銹鋼探針。電路板用環氧樹脂封裝，附著在電路板的帶屏蔽線纜提供與數據采集器的連接。

CS650測量傳輸時間、信號衰減和溫度；再?gòu)倪@些原始測量值解析得到介電常數、體積含水量和容積電導率。

測量的信號衰減是用于反射檢測的損失效應及傳播時間的修正。損失效應修正可以讓探頭在容積電導率 ≤3 dS m-1 的土壤中，測量出高精度的體積含水量，并不需要實施特定的土壤校準。

由衰減測量還可以計算得到土壤容積電導率。靠近環氧樹脂表面的與探針保持熱接觸的熱敏電阻用來測量溫度。如果傳感器水平安裝，可以得到與土壤含水量測量相同深度的精確溫度測量。如果以其它的方位安裝傳感器，那么溫度測量只能代表環氧樹脂附近探針的區域。

優勢與特點

更精確的土壤含水量測量，容積電導率可達 3 dS m-1，無需實施特定土壤校準

更大的采集體積，減少了誤差

對土壤質地和電導率的影響進行測量修正

估算很多種礦質土類型土壤中的含水量

多功能的傳感器 — 可測量介電常數、容積電導率（EC）和土壤溫度

CS650 土壤水分電導率溫度傳感器規格：

測量結果	土壤電導率（EC）、相對介電常數、體積含水量（VWC）、土壤溫度
所需設備	測量系統
土壤適宜性	感應容積大（> 6 L）的長桿適用于中低度土壤電導率。
棒	不可更換
傳感器	不可互換
感應音量	7800 cm³（每個探針桿周圍~7.5 cm半徑，桿末端外4.5 cm）
電磁	符合 CE 標準 滿足EN61326靜電放電保護要求激。
工作溫度范圍	-50° 至 +70°C
傳感器輸出	SDI-12型;串行 RS-232
預熱時間	3 秒
測量時間	測量 3 ms;600 ms 完成 SDI-12 命令
電源要求	6 至 18 Vdc（必須能夠提供 45 mA @ 12 Vdc。
最大電纜長度	610 米（2000 英尺）的總長度，最多可容納 25 個傳感器連接到同一個數據記錄器控制端口
桿間距	32毫米（1.3英寸）
防護等級	IP68防護等級
桿徑	3.2 毫米（0.13 英寸）
桿長	300毫米（11.8英寸）
探頭尺寸	85 x 63 x 18 毫米（3.3 x 2.5 x 0.7 英寸）
電纜重量	每米 35 克（每英尺 0.38 盎司）
探頭重量	280 克（9.9 盎司），不含電纜
電流消耗
活動 （3 ms）	45 mA 典型值（@ 12 Vdc） 80 毫安（@ 6 Vdc） 35 毫安（@ 18 Vdc）
靜態	135 μA（典型值）（@ 12 Vdc）
電導率
解決方案 EC 的范圍	0 至 3 dS/m
散裝 EC 范圍	0 至 3 dS/m
準確性	±（讀數的 5% + 0.05 dS/m）
精度	BEC的0.5%
相對介電常數
范圍	1 至 81
準確性	±（讀數的 2% + 0.6），溶液 EC ≤ 3 dS/m，從 1 到 40 ±1.4（溶液 EC 從 40 增加到 81 ≤1 dS/m）
精度	< 0.02
體積含水量
范圍	0 至 100%（使用 M4 命令）
含水量精度	±1%（使用特定土壤校準） ±3%（工廠 VWC 型號的典型值），其中溶液 EC < 3 dS/m
精度	< 0.05%
土壤溫度
范圍	-50° 至 +70°C
分辨率	0.001°攝氏度
準確性	±0.1°C（探頭本體埋在土壤中時，典型土壤溫度 [0 至 40°C]） ±0.5°C （全溫度范圍）
精度	±0.02°攝氏度
