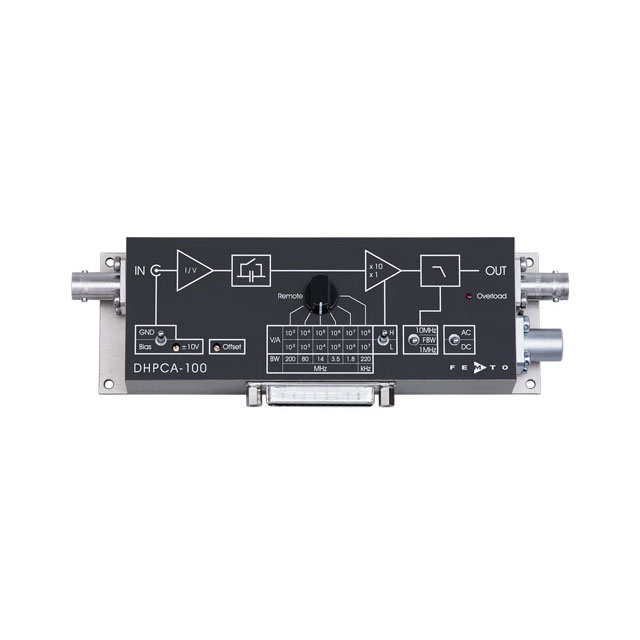

DHPCA-100增益可調的快速電流放大器

更新時間:2025-03-13

瀏覽量:1385

品牌：FEMTO
型號：DHPCA-100
描述：DHPCA-100電流放大器可變增益值從102到108V/A，帶寬達200MHz，是一款低噪聲電流放大器。 DHPCA-100電流放大器是德國FEMTO品牌產品，研究所、大學、科研單位優選型號。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

DHPCA-100增益可調的快速電流放大器-特征

跨阻從 10 2到 10 8 V/A
帶寬高達 200MHz
上升時間高達 1.8 ns
內部信號濾波器
可調偏置電壓
在設備端和通過數字接口進行設置

最終功率放大器，頻率高達200 MHZ

DHPCA-100 配備了許多有用的功能，使其成為適用于需要將小電流快速轉換為可用輸出電壓的所有應用領域的可變 MHz 放大器。它非常適合高達 200 MHz 的直流和交流測量、低至 ns 范圍的時間分辨測量以及作為快速鎖定系統的前置放大器。

DHPCA-100 的許多特性包括：從 10 2到 10 8 V/A 的可調增益、可調偏置和偏移電壓、可切換的 10 MHz 和 1 MHz 低通濾波器、可切換的 AC/DC 耦合以及所有重要的選項可以直接在設備上或通過數字接口（例如使用 PC）控制功能。所有這些都安裝在堅固、緊湊且符合 EMC 標準的外殼中，允許直接在信號源進行放大，而無需長電纜或干擾信號。

帶寬和頻率響應

DHPCA-100 在增益和帶寬方面表現異常突出。即使跨阻抗為 1 x 10 8 V/A，它仍可提供 220 kHz 的 3 dB 帶寬，而增益為 10 2時的帶寬高達200 MHz 相當于。如果對于某些應用，不需要全帶寬來支持高靈敏度，則可以通過切換到 10 MHz 或 1 MHz 帶寬來執行低至亞納安范圍的精確電流測量。

應用程序

用于快速光電二極管的放大器
光譜學
用于 RF 鎖定、A/D 轉換器、瞬態記錄器等的前置放大器。
用于快速測量小電流的通用放大器

模型	DHPCA-100
適用范圍	低噪聲						高速
跨阻 [V/A]	10 ²	10 ³	10 ⁴	10 ⁵	10 ⁶	10 ⁷	10 ³	10 ⁴	10 ⁵	10 ⁶	10 ⁷	10 ⁸
3 dB 帶寬 [MHz]	200	80	14	3.5	1.8	0.22	175	80	14	3.5	1.8	0.22
上升時間 (10 % - 90%)	1.8ns	4.4納秒	25ns	0.1微秒	0.2微秒	1.6微秒	2.0納秒	4.4納秒	25ns	0.1微秒	0.2微秒	1.6微秒
方程輸入噪聲 [/√Hz]	180pA	11帕	1.8pA	480fA	140fA	45 毫安	155帕	5.8pA	1.5pA	440fA	140fA	45 毫安
準確性	增益±1%
低通濾波器	可切換至 1MHz、10MHz 或全帶寬
出口	±1V @ 50Ω 負載
偏壓	±10 V，最大 22 mA，連接至 BNC 外導體，可切換至接地
電源電壓	±15 V，+110 mA / ?90 mA 典型值，推薦 ±200 mA
控制界面	光耦合器保護數字輸入，兼容 TTL/CMOS，以及用于控制偏移電壓的模擬輸入
住房	170 x 60 x 45 毫米（長 x 寬 x 高），重量 320 克
數據表	363KB
