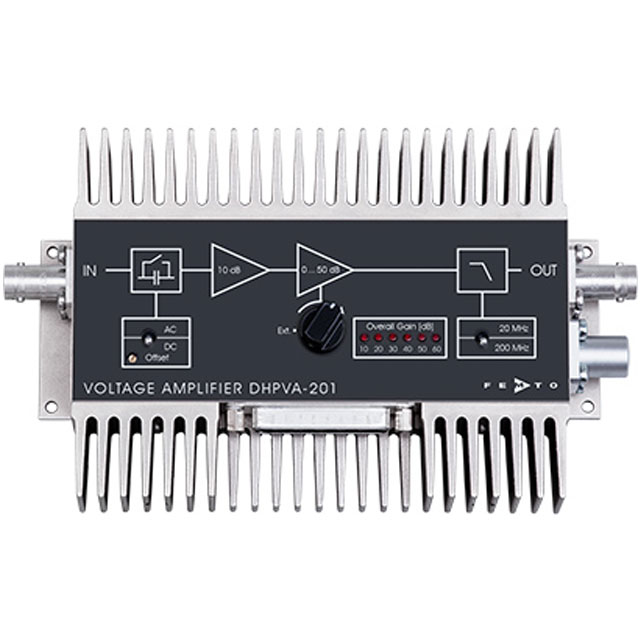

DHPVA 100/200 MHZ 寬帶電壓放大器系列-特征

1. 可調增益 10 至 60 dB（x3 至 x1,000）

2. 帶寬 DC 至 100/200 MHz，與增益無關

3. 直流漂移 0.3 μV/°C

4. 輸入噪聲 2.3 nV/√Hz

5. 可以手動或通過數字接口進行設置

通常，放大器的帶寬會隨著增益設置的增加而降低。然后，例如，脈沖和快速信號的上升時間隨增益設置而變化。結果，具有高時間分辨率的準確測量是復雜的，甚至是不可能的。我們已經在我們的創新寬帶放大器中解決了這個特殊問題：帶寬和上升和下降時間在所有增益設置中幾乎保持恒定，誤差小于 10%。

FEMTO 選擇的多級放大概念避免了可編程衰減器或乘法增益級的缺點，其中動態范圍受限于主增益級的噪聲和漂移行為。因此，DHPVA 系列同樣適用于幅度為 100 μV 至 300 mV（70 dB 動態）的輸入信號。由于出色的 DC 穩定性，可以通過信號平均（平均）進一步提高動態，因此可以使用 10 μV 至 300 mV（90 dB 動態）的實際范圍。

偏移量可通過微調器和外部控制電壓進行調節。所選增益的 LED 顯示。輸出短路保護。電源電壓 ±15 V，通過 3 針 Lemo ®插座。包括一個合適的插頭。可選配PS-15系列電源。有關更多詳細信息，請參見數據表。

新改進型號DHPVA-101和DHPVA-201取代了之前的DHPVA-100和DHPVA-200。它們完全兼容，具有同等或更好的電氣性能。如果提供足夠的替代冷卻，例如通過將其持續安裝在足夠大的系統外殼/機架上，如果需要（空間），則可以移除兩個散熱器。

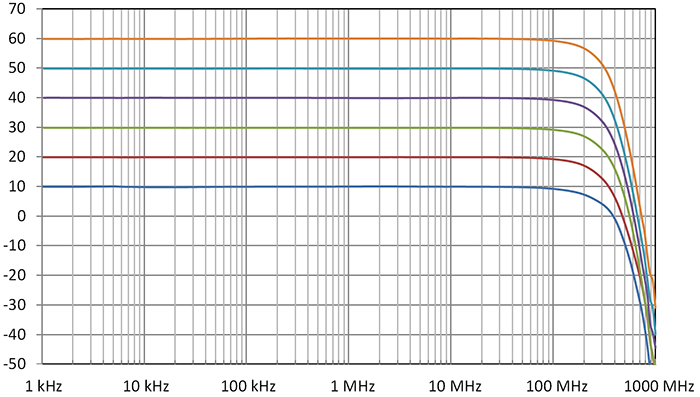

DHPVA-201 的典型頻率特性取決于所選增益 [dB]
