加拿大Mightex 高功率光導耦合 LED 光源描述：

數據表

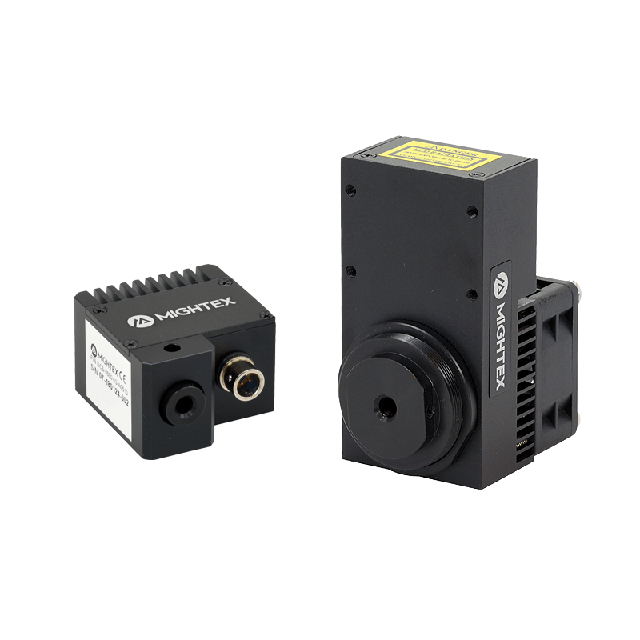

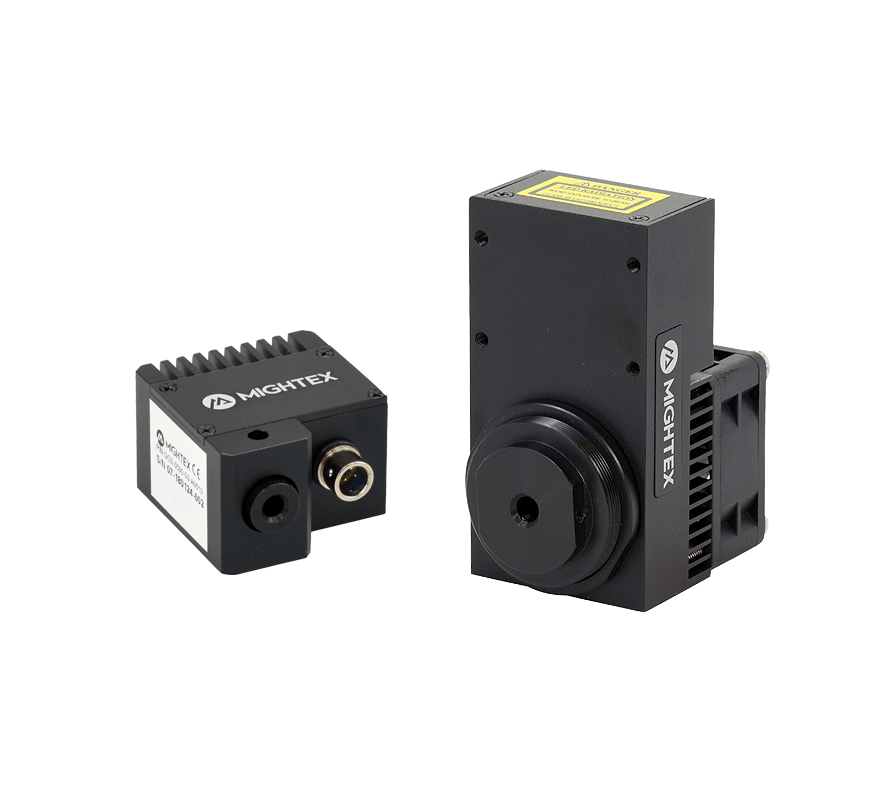

Mightex GCS 系列高功率 LED 光源設計用于將 LED 光高效耦合到液體光導 （LLG） 或光纖束中。幾乎所有芯徑從 3 mm 到 8 mm 不等的光導都可以與 GCS 系列光源一起使用。請注意，光導和適配器單獨出售。GCS 系列還具有用于安全連接的鎖定電氣連接器。GCS 系列是為一般實驗室和 OEM 應用而設計的通用光源。所有 Mightex LED 驅動器（如 SLC 系列或其他 LED 驅動器和電流源）都可用于驅動 GCS 系列光源。一體式機加工鋁合金外殼具有集成散熱器和多個安裝孔。

產品組合中增加了多芯片 LED 發射器 （Type-B）。其中一些 7W 至 15W LED 的總光功率超過 1W，是單芯片 LED （Type-A） 功率的四倍。具有更高功率的型號（即 7W 或更高的 B 型）具有冷卻風扇，并且與其他型號相比具有不同的外形尺寸。請仔細檢查安裝圖紙。冷卻風扇的電源包含在 LED 光源的價格中。

要驅動 GCS LED 光源，可以使用 Mightex 提供的各種 LED 控制器中的任何一種：

軟件控制的 LED 控制器

手動 LED 驅動器

特征

高輸出功率

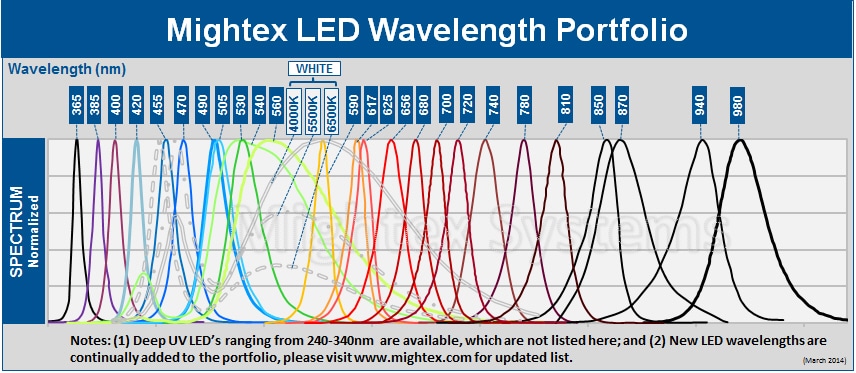

可見光、紫外和近紅外波長選擇廣泛

可互換的液體光導或光纖束

緊湊的機加工金屬外殼，帶集成散熱器

適用于實驗室和 OEM 應用的多種安裝功能

鎖定電氣連接器

應用

顯微術

熒光

傳感器

半導體設備

檢測儀器

醫療器械

機器視覺

產品規格

Type-A GCS（被動冷卻，無冷卻風扇）
Type-B GCS（帶冷卻風扇）

注意：（1）. “xxxxx” 是光導適配器代碼，參見下面的光導適配器表（僅適用于 Type A GCS）;
（2）. Type-A、Type-B 和 Type-H LED 光源有不同的安裝圖紙。A 型不包括冷卻風扇，而 B 型和 H 型則包含。訂購 B 型 LED 的 LED 控制器時，請確保將 AC/DC 電源適配器從“標準”12V 升級到 24V。對于某些 LED 控制器，不建議在同一控制器上混合使用 Type-A 和 Type-B LED。請檢查控制器規格以確認。專為Type-H光源設計的控制模塊為BLS-13000-1E或BLS-18000-1（單獨出售），與合適的AC/DC電源適配器配對，無需單獨升級;
（3） 的。在 1 米長、3 毫米芯、0.59 數值孔徑 （NA） 液體光導的出口端測量。由于制造工藝和操作參數（如溫度和電流）的變化，任何給定 LED 的實際輸出可能會有所不同。規范旨在用作指導原則。

Type-H GCS（大電流，帶冷卻風扇）

注意：（1）. 使用 BLS-13000-1 BioLED 控制模塊可實現的最大 CW 輸出。在 1 米長、3 毫米芯、0.59 數值孔徑 （NA） 液體光導的出口端測量。由于制造工藝和操作參數（如溫度和電流）的變化，任何給定 LED 的實際輸出可能會有所不同。規范旨在用作指導原則。

停產部件

注意：（1）. “xxxxx” 是光導適配器代碼，參見下面的光導適配器表（僅適用于 Type A GCS）;
（2） Type-A、Type-B 和 Type-H LED 光源有不同的安裝圖紙。A 型不包括冷卻風扇，而 B 型和 H 型則包含。訂購 B 型 LED 的 LED 控制器時，請確保將 AC/DC 電源適配器從“標準”12V 升級到 24V。對于某些 LED 控制器，不建議在同一控制器上混合使用 Type-A 和 Type-B LED。請檢查控制器規格以確認。專為Type-H光源設計的控制模塊為BLS-13000-1E或BLS-18000-1（單獨出售），與合適的AC/DC電源適配器配對，無需單獨升級;
（3） 在 1 米長、3 毫米芯、0.59 數值孔徑 （NA） 液體光導的出口端測量。由于制造工藝和操作參數（如溫度和電流）的變化，任何給定 LED 的實際輸出可能會有所不同。規范旨在用作指導原則。

光導適配器（僅適用于 A 型 GCS）

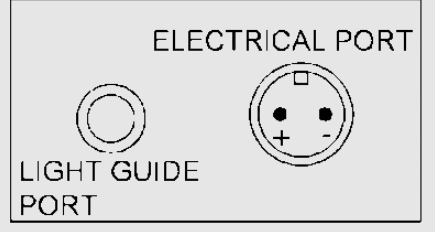

電氣引腳布局 （Type-A）
