HSA高速 GHZ 放大器系列-特征

1. 從 10 kHz 到 2.5 GHz 的極寬帶寬

2. 增益高達 60 dB (x 1,000)

3. 光電探測器的互阻抗增益高達 50,000 V/A

4. 低至 310 pV/√Hz (6.2 pA/√Hz) 的極低輸入噪聲

5. 用于偏置光電探測器應用的集成直流電流路徑

6. 兩個相同的信號輸出（HSA-Y 系列）

7. 直流監視器輸出（HSA-Y 系列）

HSA 高速放大器提供高增益、低噪聲和極寬帶寬的良好平衡組合，使其成為時間分辨測量的理想選擇，例如使用快速光電探測器。從千赫茲到千兆赫茲的寬帶寬對于準確的脈沖和瞬態測量非常重要，尤其是在處理具有不同脈沖長度和不同衰減時間的信號時。出色的 HSA 寬帶性能由非常低的 1/f 噪聲角完成，確保即使低至 kHz 范圍也能實現真正的低噪聲性能。

寬帶寬、平坦的頻率響應和低噪聲使 HSA 放大器系列成為顯著提高普通頻譜/網絡分析儀靈敏度的完美選擇。

在許多光電探測器應用中——例如，散粒噪聲限制光譜、外差測量等——探測器會受到相對較高的連續波功率的影響，從而產生高電平直流背景電流。該 DC 電流必須“看到”低阻抗接地路徑，否則光電檢測器將反向偏置，從而導致顯著失真和速度限制。所有 HSA 放大器都使用與所謂的 Bias-T 設計非常相似的復雜線圈系統提供匹配良好的 50 歐姆直流接地路徑。這極大地簡化了偏置光電探測器與 HSA 放大器的使用。

HSA-X 采用緊湊、高質量的 EMI 屏蔽外殼，帶有 M4 螺紋和 8-32 安裝孔，并配備 SMA 輸入和輸出連接器。提供固定增益為 20 或 40 dB 的各種型號。

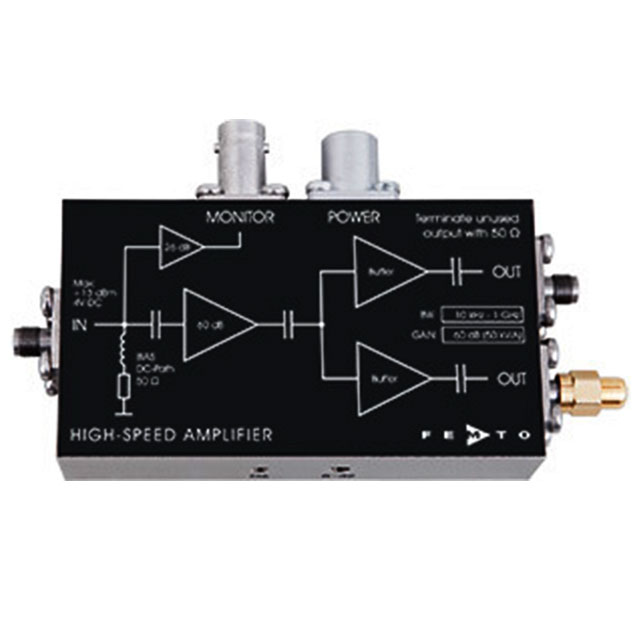

除了 HSA-X 的功能外，HSA-Y 還配備了直流監視器輸出，可用于光電探測器校準或連續功率控制或低頻背景信號的測量。此外，HSA-Y 具有兩個相同的信號輸出，無需外部信號分離器即可實現信號控制或觸發。HSA-Y 系列提供各種型號，固定增益為 20、40 或 60 dB。

* 互阻抗 = 增益 x 50 Ω（輸入阻抗）

** 輸入噪聲電流 = 輸入噪聲電壓 ÷ 50 Ω（輸入阻抗）

與光電探測器一起使用的集成直流路徑。8-32 和 M4 安裝螺紋。通過 3 針 Lemo ®插座供電。配套連接器隨設備提供?？蛇x電源 PS-15 可用。欲了解更多信息，請查看數據表！
