加拿大Mightex 用于 LED 準直器光源的多波長光束耦合器描述：

數據表

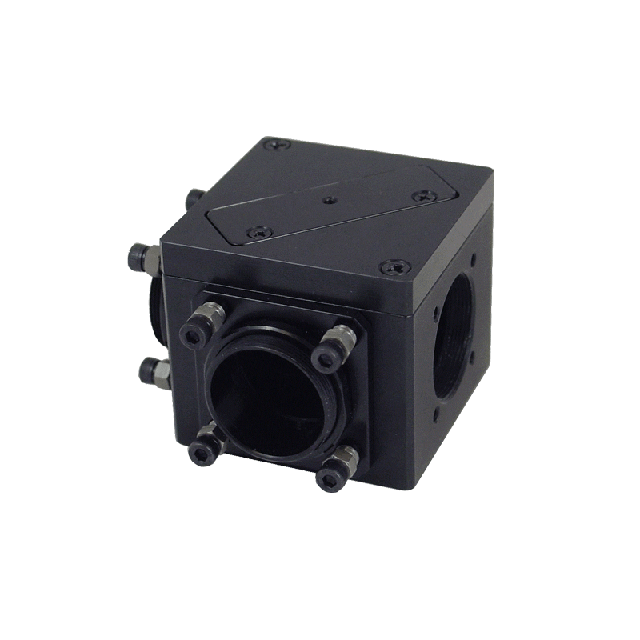

Mightex Multi-Wavelength 合束器將兩個不同波長的 LED 準直器組合成一個準直光束。多個合路器可以級聯以組合兩個以上的 LED 準直器源。光束組合器的核心是一個高性能二向色分束器，它以 >95% 的效率組合兩個波長。中性分束器也是一種成本較低的解決方案，適用于不需要最大光通量的應用。

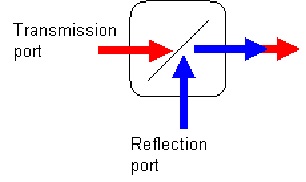

合束器的特點是其二向色分束器的邊緣波長。請使用下圖并檢查規格表，為預期的 LED 準直器源選擇正確的光束組合器。

光束耦合器包括多個安裝孔和螺紋，因此可以很容易地集成到系統中。每個輸入端口都具有精細的 2 軸傾斜調整功能，以允許 LED 準直器源相對于系統光軸精確對準。此外，還提供了一個堅固的鎖定機構，以保持長期對齊。此外，還提供適配器，用于與主要品牌的顯微鏡耦合。

將濾光片添加到輸入端口

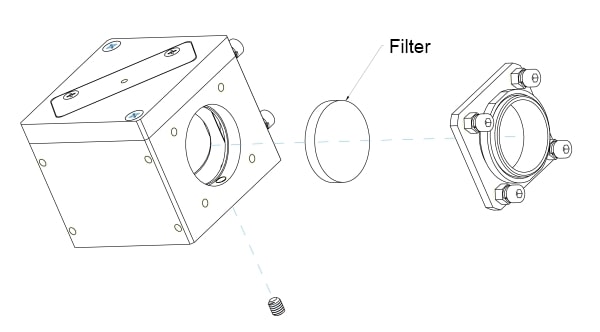

每個輸入端口都集成了一個濾光片井（見下圖），因此可以在 LED 光源和分束器之間插入 φ1“ 或 φ25mm 的濾光片。窄帶濾光片和偏振片可用于清理 LED 光譜或改變輸出光束的偏振狀態。以下是二向色鏡/分光鏡安裝到光束合光鏡立方體中的尺寸要求：

長度：34~36mm

寬度：25~26.5mm

厚度：推薦 1mm，最大 1.5mm

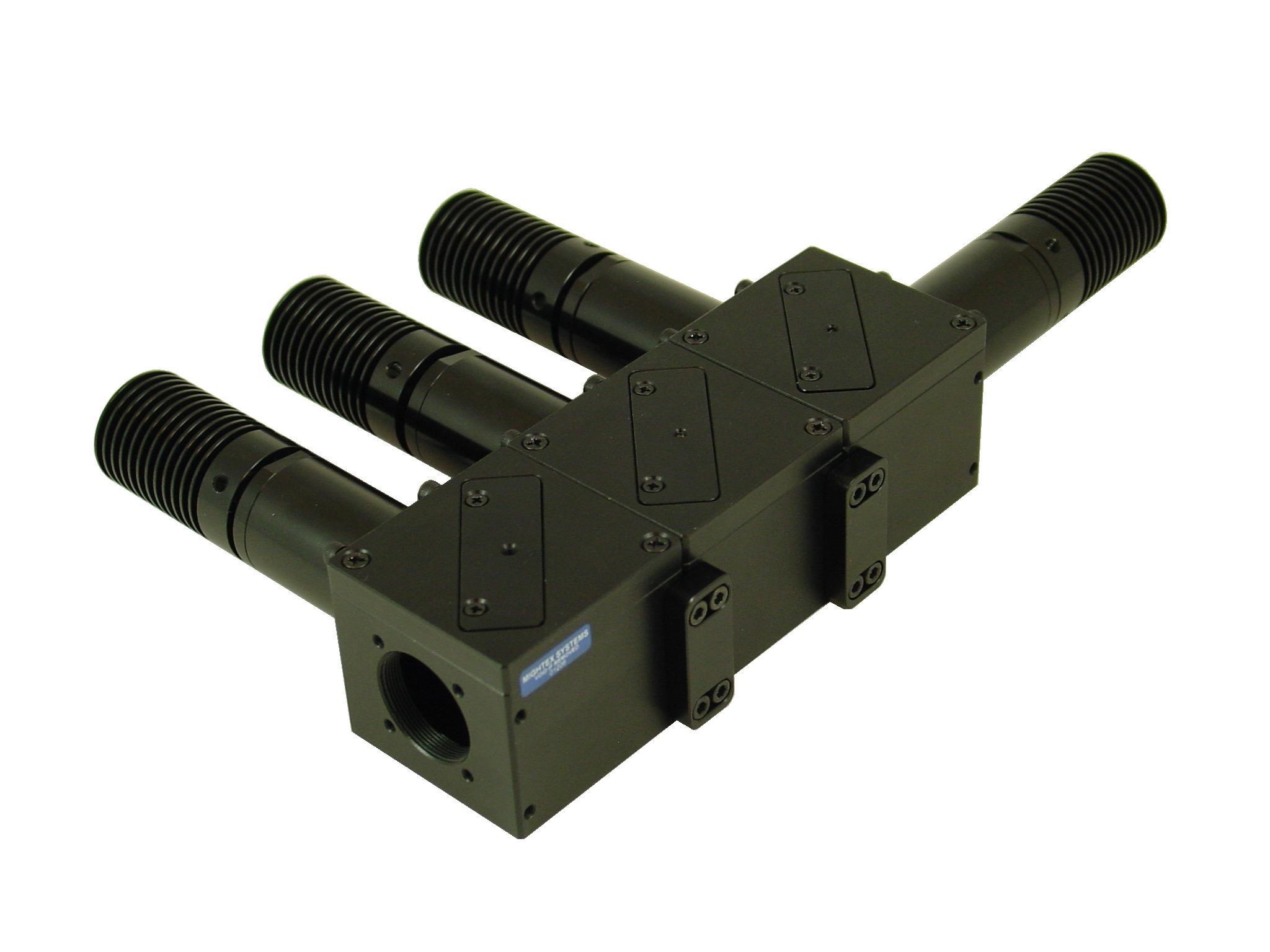

連接多個光束組合器

可以使用連接板（單獨出售）連接多個光束組合器。

連接 11 mm 孔徑準直 LED 光源

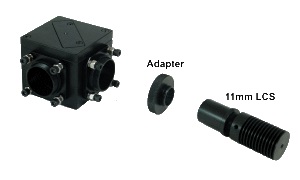

目前，Mightex 的多波長光束組合器只能用于直接組合直徑為 22mm 的準直 LED 光源。對于直徑為 11 mm 的準直 LED 光源，（如下所示），在組合直徑為 11 mm 的準直 LED 光源之前，可以使用機械適配器（P/N：ACC-BC25-011）將 LED 光源連接到光束組合器。我們還沒有用于 38mm 和 48mm 直徑準直 LED 光源的光束組合器。

特征

將兩個 LED 準直器源組合成一個準直光束

可級聯兩個以上的源

每個端口上的精確鎖定傾斜調整

高效二向色分束器

提供低成本的中性分束器

每個光束的集成濾光片孔

廣泛的可用波長

適用于實驗室和 OEM 應用的多種安裝功能

提供顯微鏡適配器

應用

光子學應用的照明

光纖耦合器，帶可選聚焦模塊

顯微鏡照明器

通用光束組合器或分流器

產品規格

以下是二向色鏡/分光鏡安裝到光束合光鏡立方體中的尺寸要求：
○ 長度：34~36mm
○ 寬度：25~26.5mm
○ 厚度：推薦 1mm，最大 1.5mm。

已停產
