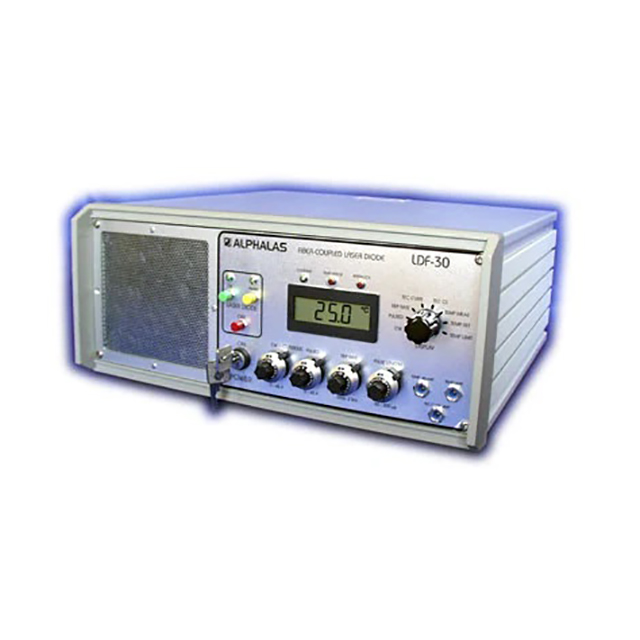

LDF系列 帶驅動器和TEC的光纖耦合激光二極管描述：

數據表

光纖耦合激光二極管的輸出功率高達45W CW和80W脈沖，集成在我們的激光驅動器中，為固態激光泵浦、材料加工和科學應用提供了一種緊湊高效的風冷解決方案。驅動器具有可靠和安全操作的所有保護功能，包括軟啟動、真正的電流源操作限制、電流限制、溫度傳感器故障報警、激光二極管回路檢查等。

由于電子設計和生產技術，ALPHALAS為全球范圍內的現成光纖耦合激光二極管提供了解決方案，并結合了通用的激光二極管驅動器。帶有內置頻率發生器的選項擴展了脈沖操作模式的功能。因此，激光二極管可以在CW、脈沖或組合的CW/脈沖模式（偏置）下操作。背光液晶顯示器監控許多重要參數，如激光二極管電流、TEC模塊電流和電流限制、測量和設置LD溫度以及溫度限制。

光纖耦合激光二極管也可提供更高的輸出功率，以及定制設計。

應用

泵浦固態激光器

材料加工

醫學

技術規格：

光學：

光輸出功率（連續波或脈沖）：最小28W，典型30W。

可變波長：808nm（+/- 3nm）標準，應要求可在800-980nm之間。

光纖耦合：SMA 905，適用于400μm或600μm（光纖可選）。

用于光輸出調制的信號發生器（LDF-30-P）：

重復頻率：100 Hz-2000 Hz標準（應要求可提供其它頻率）

脈沖持續時間：50 μs-300 μs標準（應要求可提供其它持續時間）

顯示參數：

連續波激光二極管電流，A

脈沖激光二極管電流，A（LDF-30-P）

重復頻率，kHz（LDF-30-P）

TEC模塊電流，A

TEC模塊最大電流，A

實際激光二極管溫度，℃

設置的激光二極管溫度，℃

激光二極管溫度極限，℃

控制燈（LEDs）：冷卻，溫度限制錯誤，聯鎖

附加功能：

觸發輸入

觸發輸出

激光二極管電流監控

光電二極管反饋輸入（LDF-30-P無此功能）

聯鎖

常規：

電源要求：100VAC-240VAC，50/60 Hz全球通用

功耗：最大700W

尺寸：155x365x450mm(H x W x L)

重量：15kg
