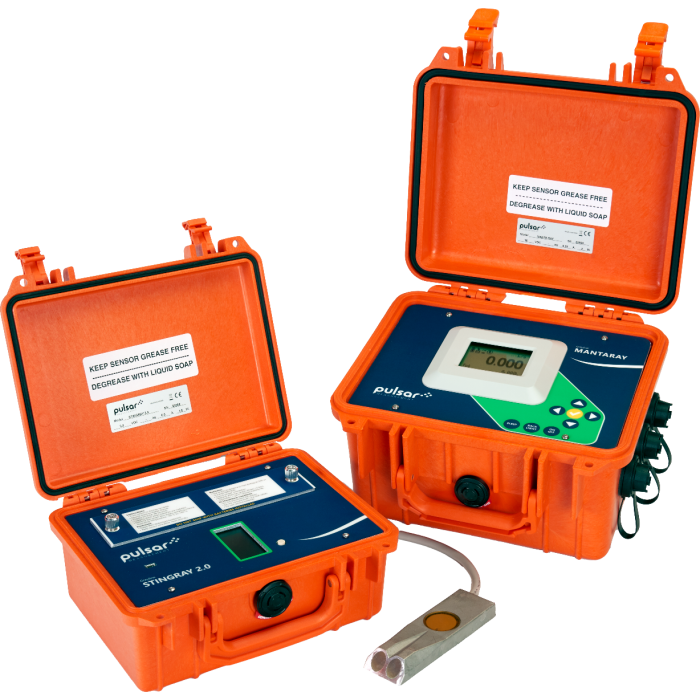

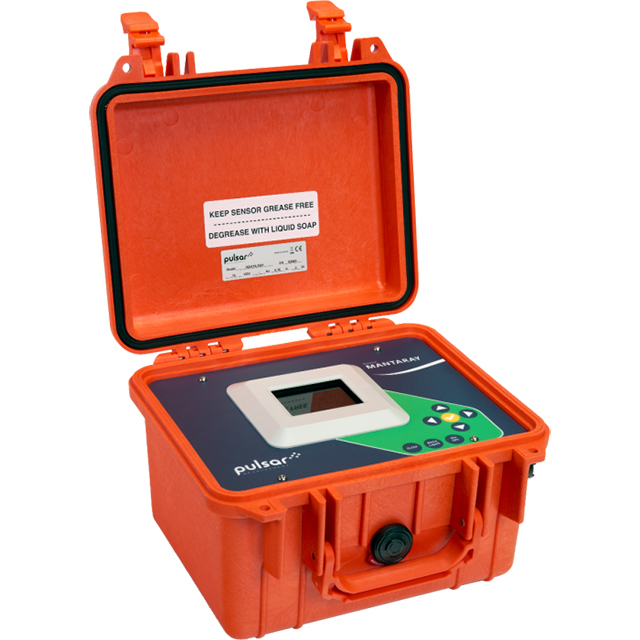

英國Pulsar MantaRay 便攜式面速流量計

更新時間:2025-03-13

瀏覽量:916

品牌：英國Pulsar
型號：MantaRay
描述：MantaRay 是一款便攜式區域速度計，使用潛水超聲波傳感器測量流量。該裝置設計用于明渠、部分滿水的下水道管道和附加管的流量調查，使便攜式明渠流量計適用于下水道監測、工業流量監測、灌溉流量和自然溪流...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

MantaRay 便攜式面速流量計描述：

用戶手冊  數據表

MantaRay 是一款便攜式區域速度計，使用潛水超聲波傳感器測量流量。該裝置設計用于明渠、部分滿水的下水道管道和附加管的流量調查，使便攜式明渠流量計適用于下水道監測、工業流量監測、灌溉流量和自然溪流。

簡單易用

MantaRay 便攜式面速流量計可測量液位和速度，以計算明渠或管道中的流量。校準很簡單：輸入管道直徑或通道尺寸，MantaRay 會自動計算流量和總流量，并在其背光 LCD 顯示屏上顯示。

超聲波傳感器安裝在管道內部或通道底部，帶有不銹鋼安裝支架（隨附）和一根螺釘插入管道或通道底部。不需要特殊的化合物、工具或硬件。該傳感器是完全密封的，沒有孔口或端口，使其能夠防止堆積和結垢。

睡眠模式可延長電池壽命

使用 MantaRay 的“睡眠模式”功能在記錄流量的同時延長電池壽命。在睡眠模式下，數字顯示、輸出和非必要功能暫停。根據記錄儀間隔，MantaRay 激活傳感器 12 秒以獲得流量讀數，然后恢復低功耗模式，直到下一個記錄儀采樣間隔。為了表示睡眠模式已激活，睡眠時數字顯示屏每隔幾秒鐘閃爍一次。

外部電池輸入

連接外部 12 或 24 V DC 電池以無限期延長 MantaRay 的運行時間。或連接每個流量計隨附的電池充電器，以連續運行或長期 4-20mA 輸出和繼電器運行。

適用于便攜式流量監測

由于 MantaRay 的便攜性，該裝置非常適合流量驗證、下水道流量監測和報告、工業廢水監測、雨水監測、自然溪流和灌溉水等應用。

特點

測量部分填充管道和明渠中的流量

無需水槽或堰

4-20 mA 和繼電器輸出，用于連接采樣器和 SCADA

由內置可充電鎳氫電池供電

200 萬點數據記錄器，帶 USB 輸出到閃存驅動器

背光 LCD 顯示屏，用于流量、累加器和菜單系統

規格

通道類型	圓管、矩形、梯形、蛋形或自定義形狀
電子外殼	IP 67 聚碳酸酯
準確性	液位：量程的 ±0.25% 或 1 毫米（0.04 英寸）。速度：讀數 重復性±2% 和線性度 ±0.1%
顯示	白色背光矩陣 - 顯示流速、累加器、繼電器狀態、操作模式和校準菜單
編程	內置 5 鍵校準器，可選擇英語、法語或西班牙語
電池	內部可充電鎳氫電池，12 V DC，10,000 mAh
充電器	6 A（最大 100 W），100-240 V AC 50/60 Hz 輸入，通過 UL 和 CE 認證
產出/通信	4-20mA，500 歐姆或 0-5 V DC （100mA）通過菜單選擇 2 個固態繼電器，最大 40 V AC/DC，額定電流 250 mA;可編程為流量和/或液位報警或流量比例脈沖（采樣器/累加器，最大頻率 0.4 Hz）
分線盒	充電器輸入、外部電池輸入、2 個繼電器連接，4-20mA （0-5 V）
電涌保護	傳感器、4-20mA 輸出和交流電源輸入
數據記錄儀	可編程的 200 萬個點數據容量、時間和日期標記以及格式化的流量報告，包括總計、平均值、最小值、最大值和發生次數。包括USB輸出到閃存驅動器
記錄器間隔	可編程 10 秒、30 秒、1 分鐘、2 分鐘、5 分鐘、10 分鐘、15 分鐘、30 分鐘、60 分鐘
軟件	適用于 Windows 的 Greyline Logger。圖形和數據表表示，級別/速度到流量的轉換，將數據導出到Excel，導出圖表
大約的運輸重量	6.8公斤（15磅）

QZ02L傳感器規格
速度測量范圍	0.031 m/s 至 6.2 m/s（0.1 ft/s 至 20 ft/s），逆流至 -1.5 m/s （-5 ft/s）
液位測量范圍	最小揚程：25.4 毫米（1 英寸）。最大揚程：4.57 米（15 英尺）
工作溫度	-15 °C 至 80 °C（5 °F 至 175 °F）
外露材料	316不銹鋼，環氧樹脂，聚氨酯
傳感器電纜	7.6 米（25 英尺）潛水聚氨酯護套，屏蔽，3 同軸
傳感器安裝	包括 MB-QZ 不銹鋼安裝支架
溫度補償	自動、連續
