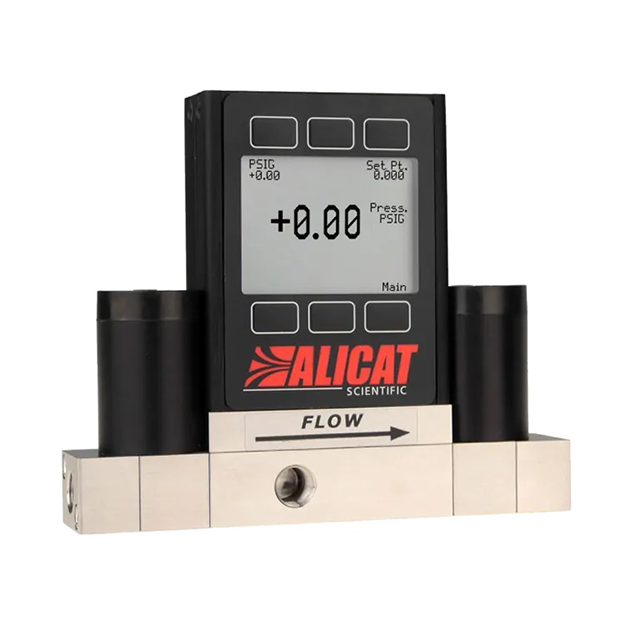

PCD系列 雙閥絕壓和表壓壓力控制器描述：

宣傳冊 產品手冊

快速響應的密閉容器壓力、真空或背壓控制

在密閉容器專用壓力控制器中，PCD系列雙閥絕壓和表壓壓力控制器采用兩個比例閥精確控制密閉或端閉容器內氣體壓力。該系列產品可快速達到新的設定值并保持該設定值，即使遇到不穩定的給進壓力或者不斷變化的溫度，亦如此。我們將利用您的應用參數為您定制閥門和PID調節功能，確保您的控制器能實現快速、穩定的控制。

快速、準確。閥門和PID控制算法確保在數毫秒內極其快速地達到壓力設定值，且具有NIST可溯源精度。

連接。PCD系列雙閥絕壓和表壓壓力控制器利用以太網/IP、EtherCAT、DeviceNet、Profibus、Modbus（RTU和TCP/IP)或者串行通訊選項，可將這款產品輕松整合到您的數字工業網絡中。

高效。雙閥門設計中的第二個比例閥用于排出過剩壓力，但僅在保持設定值時需要使用。這可消除由持續排氣造成的昂貴氣體的浪費。

技術規格：

可用量程

絕壓量程（真空）

PCD：0-3000 psia；0-10托

PCDS：0-3000 psia；0-30 psia

表壓量程（大氣）

PCD：0*-3000 psig；0*-2 inH2Og

PCDS：0*-3000 psig；0-5 psig

負表壓讀數（至-15 psig）也可被納入表壓量程內。

性能

可調比：200：1

標準精度（NIST可溯源）：+/-0.25%滿量程

高精度（選配，NIST可溯源）：+/-0.125%滿量程

可重復性：0.08%滿量程

標準控制器響應時間常數：50-100ms（若有PID調節功能，可縮短至25ms，但取決于管線大小以及相關容器體積和壓力）

無需預熱時間

工作條件

兼容氣體：所有非腐蝕性氣體（PCD/PCDS系列）。液體和腐蝕性氣體則需要S系列設備（PCDS系列）。

工作溫度：-10°C至+60°C

爆破壓力：滿量程的三倍

零件編號：

PCD-1

PCD-2

PCD-5

PCD-10

PCD-15

PCD-30

PCD-100

PCD-500

PCD-1000

PCD-1500

PCD-2000

PCD-3000
