SBG01 水冷傳感器

更新時間:2025-03-13

瀏覽量:874

品牌：Hukseflux
型號：SBG01
描述：SBG01 是一種測量熱通量的水冷傳感器。ISO 標準稱其為熱通量計。SBG01 于 2008 年推出，已迅速成為火災測試的推薦傳感器。SBG01主要用于測試對火的反應和耐火性。它還用作測試設備的校準...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SBG01 水冷傳感器概述：

用戶手冊 說明書

SBG01有6個型號

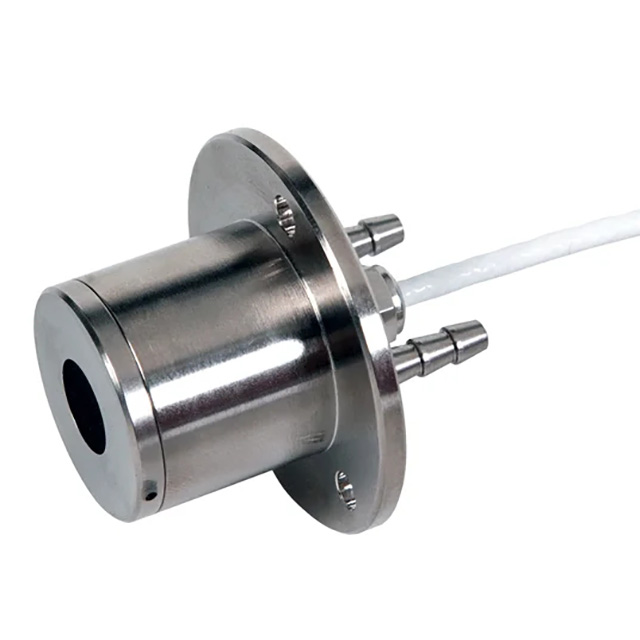

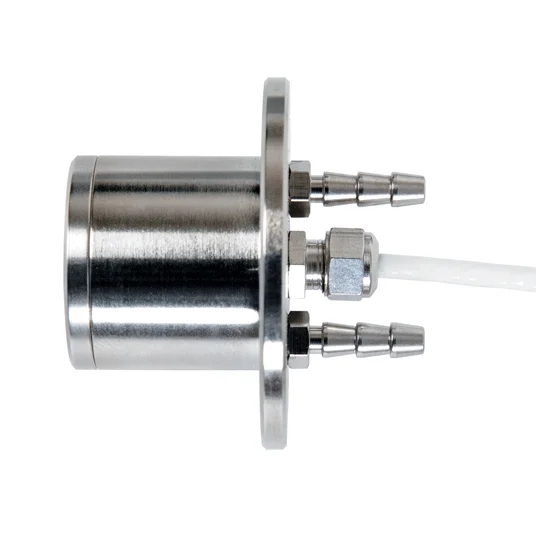

SBG01 測量范圍為（5 至 200）x 103 W/m2 的熱通量。這種類型的熱通量傳感器配備黑色吸收器，設計用于在熱通量主要由輻射主導的環境中進行測量。使用開放式檢測器，SBG01 對對流熱通量也很敏感。這種貢獻通常被忽略。可以在低于 50 x 103 W/m2 輻照度水平的環境或通過對流進行大量熱傳輸的環境中應用，但需要仔細評估測量不確定性。SBG01 的熱電堆傳感器產生與入射輻照度成正比的輸出電壓。傳感器是水冷的。SBG01有6個型號；每個都有不同的額定測量范圍、校準參考輻照度水平、靈敏度和響應時間。水冷通常由自來水提供。有幾種可選的車身設計。標準閥體配有法蘭。常見的選項是沒有法蘭的光滑圓柱體（型號 -C）和螺紋主體（型號 -T）。也可根據要求安裝熱電偶（T 型或 K 型）。

SBG01 水冷傳感器獨特的特性和優勢：

1、堅固耐用的水管

2、防刮吸收涂層（略低的表面）

3、使用實用的保護蓋安全存放

4、帶應變消除裝置的耐用電纜，耐溫高達 200 °C

SBG01 水冷傳感器建議用途：

SBG01 已迅速成為火災測試優先選擇的傳感器。SBG01主要用于測試對火的反應和耐火性。它還用作測試設備的校準參考標準，例如可燃性和煙霧室測試

SBG01 水冷傳感器應用領域：

1、工業監測和控制/熱通量和傳熱測量

2、科學研究/熱與傳熱測量

SBG01 水冷傳感器規格：

被測量	熱通量
測量范圍	(5, 10, 20, 50, 100, 200) x 103 W/m2
SI 單位的測量值	輻照度 W/m2
傳感器技術	戈登和施密特-伯爾特
額定冷卻水溫度范圍	10 至 +30 °C
額定冷卻水流量	> 10升/小時(0.003升/秒)優選30升/小時(0.01升/秒)
額定測量范圍	(5, 10, 20, 50, 100, 200) x 103 瓦/平方米
5, 10 x 103 瓦特/平方米	< 450 x 10?3 秒
20, 50 x 103 瓦特/平方米	< 250 x 10?3 秒
100, 200 x 103 瓦特/平方米	< 200 x 10?3 秒
極限測量范圍	額定測量范圍的 150%
輸出信號	直流電壓
輸出信號范圍	> 5 x 10?3 V 在額定測量范圍
光譜范圍	0 至 50 x 10?? 米
全視角	180°
黑色涂層發射率	> 0.95
校準溯源性	到 ITS-90
– 管理體系認證	國際標準化組織 9001
– 認證	未經認可
校準方法	符合 ISO 14934-3 的 SBGC 二級校準方法
標準電纜長度	2 m（見選項）
訂購代碼標準版	SBG01/額定量程/電纜長度
選項	?額定測量范圍 (5, 10, 20, 50, 100, 200) x 103 W/m2 ?更長的電纜（以米為單位指定總電纜長度） ?高溫電纜額定溫度范圍至 400 °C（以米為單位指定長度） ?連接到儀器主體的T 型或K 型熱電偶（指定–TCT 或– TCK），信號電纜旁邊的導線引出。線材直徑 0.5 x 10?3 m ?光滑圓柱體，無法蘭(指定- C) ?螺紋圓柱體，無法蘭(指定- T)，螺紋1-12 UNF
