SQ-512：放大0 - 2.5V 全譜量子傳感器

更新時間:2025-03-13

瀏覽量:693

品牌：Apogee
型號：SQ-512
描述：SQ-512 是一種放大的全光譜量子傳感器，具有 0 至 2.5 V 輸出。該傳感器結合了藍色增強型硅光電二極管和定制濾光片以及堅固耐用的自清潔傳感器……...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SQ-512：放大0-2.5V全譜量子傳感器功能特性：

用戶手冊 數據表

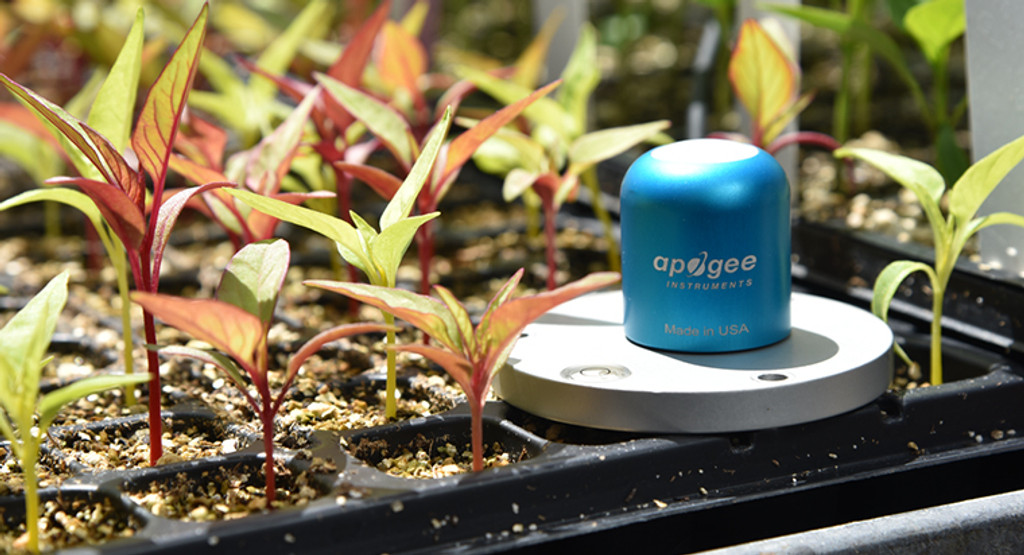

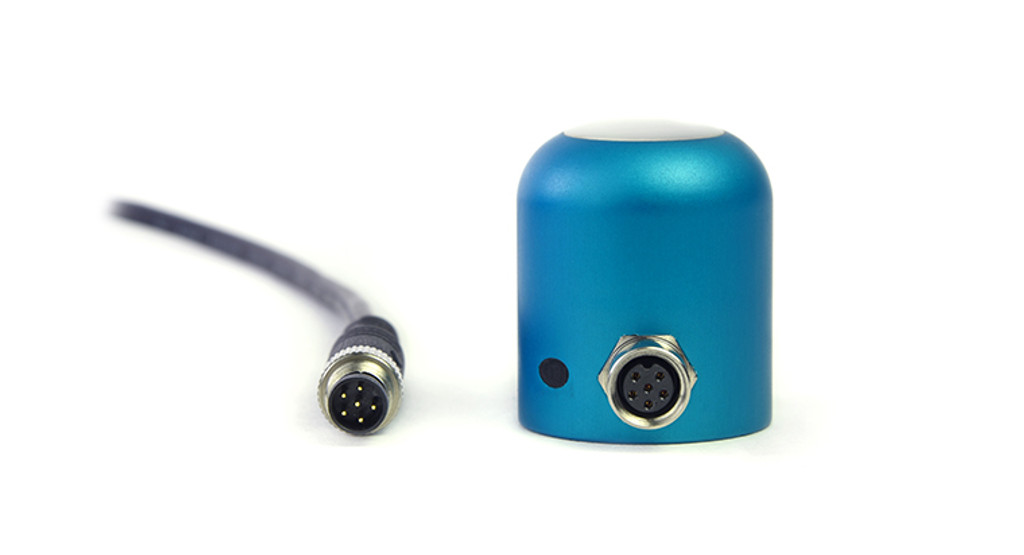

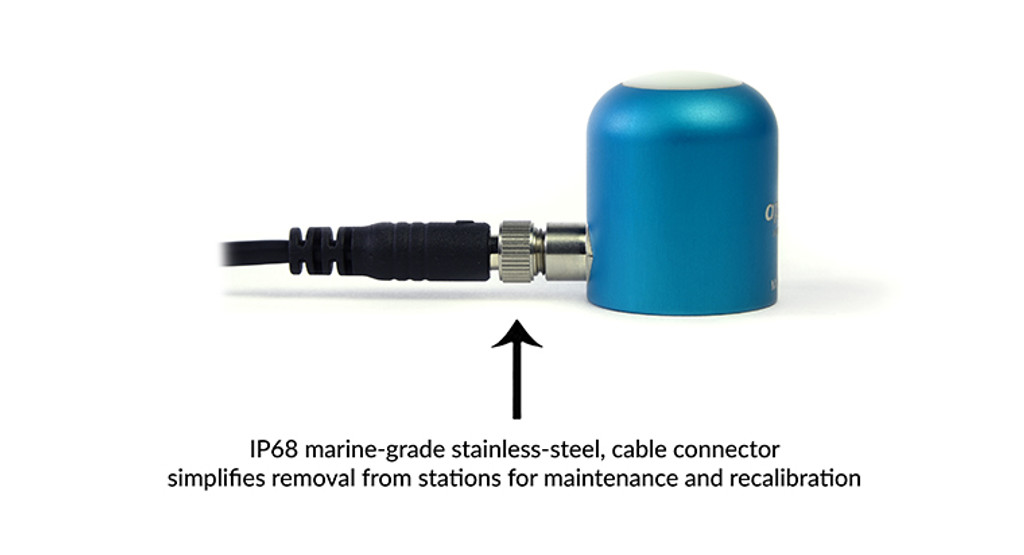

SQ-512是一種放大的全頻譜量子傳感器，輸出為0至2.5 V。該傳感器集成了一個藍色增強硅光電二極管和定制的光學濾波器，具有堅固的自清潔傳感器外殼設計，陽極氧化鋁體與丙烯酸擴散器，高質量的電纜終端在預鍍錫的pigtail引線中，便于連接到數據記錄儀和控制器。典型應用包括室外環境、溫室和生長室中植物冠層上的PPFD測量，以及相同環境中反射或冠層下(傳輸)PPFD測量。量子傳感器也被用于測量水生環境中的PAR/PPFD，包括生長珊瑚的鹽水水族館。傳感器包括距離頭部30厘米的IP68防水的不銹鋼電纜連接器，以簡化傳感器拆卸和更換維護和重新校準。

SQ-512：放大0-2.5V全譜量子傳感器圖紙：

SQ-512：放大0-2.5V全譜量子傳感器規格

電源	5至24 伏直流電
電流消耗	12 V 時為 57 μA
輸出（靈敏度）	0.625 mV / μmol mˉ2 sˉ1
校準系數（靈敏度的倒數）	1.6 μmol mˉ2 sˉ1 / mV
校準不確定度	± 5 %
校準輸出范圍	0 至 2.5 伏
測量范圍	0 - 4000 μmol mˉ2·sˉ1
測量重復性	小于 0.5%
長期漂移	每年少于 2%
非線性	小于 1 %（高達 4000 μmol mˉ2 sˉ1）
響應時間	小于 1 毫秒
視角	180?
光譜范圍	389 至 692 nm ± 5 nm（響應大于最大值 50% 的波長）
光譜選擇性	從 412 到 682 nm 小于 10 % ± 5 nm
定向（余弦）響應	± 5 % 在 75? 天頂角
方位誤差	小于 0.5%
傾斜誤差	小于 0.5%
溫度響應	-0.11 ± 0.04 % Cˉ1
每日總量的不確定性	小于 5%
探測器	藍色增強型硅光電二極管
機身	帶亞克力擴散器的陽極氧化鋁機身
防護等級	IP68
操作環境	-40 至 70 C，0 至 100 % 相對濕度，可浸入深達 30 m 的水中
尺寸	直徑 30.5 毫米，高度 37 毫米
質量（帶 5 m 電纜）	140 克

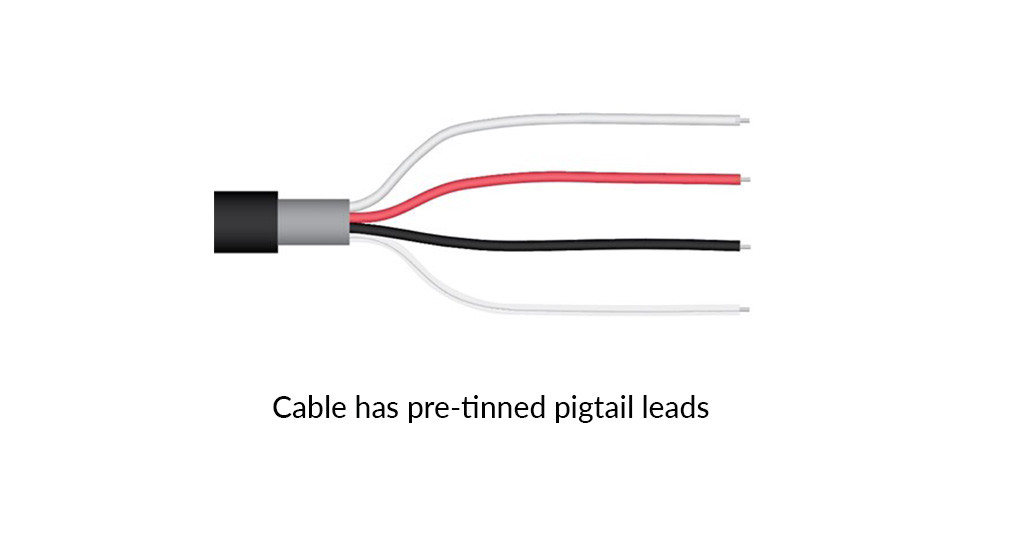

電纜	5 m 的雙導體屏蔽雙絞線；TPR外套；尾纖引線；不銹鋼 (316)，M8 接頭
保修單	材料和工藝缺陷保修4年
制造	美國制造
