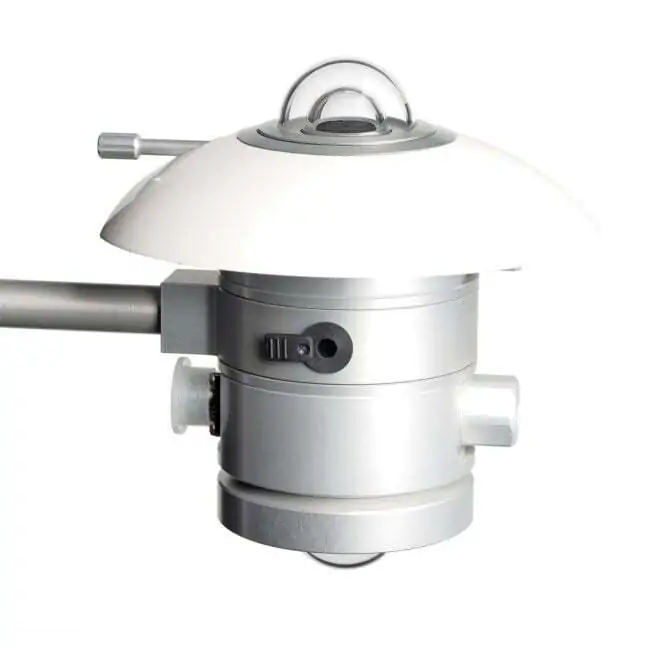

SRA20-D2數字反光計

更新時間:2025-03-13

瀏覽量:746

品牌：Hukseflux
型號：SRA20-D2
描述：SRA20-D2反照率計是一種以高精度測量反射太陽輻射以及太陽反照率或太陽反射率的儀器。它由兩個SR20-D2二級標準日射強度計、一個太陽屏、一個眩光屏和一個帶桿夾具組成。包括安裝硬件和工具。每個日射...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SRA20-D2數字反光計：數據表

反照率，也稱為太陽反照率

反射率被定義為反射輻射與全球輻射的比率。太陽反照率取決于入射輻射的方向分布和地面的表面性質。典型表面的反射率范圍從新鮮瀝青的約4%、綠草的15%到新鮮雪的90%。

使用SRA20-D2反照率計很容易。儀器由兩個SRA20-D2數字二次標準日射強度計組成；面朝上的測量全球太陽輻射，面朝下的測量反射太陽輻射。SRA20-D2提供兩種太陽能光伏行業常用的輸出：通過RS-485的Modbus RTU進行數字輸出和4-20 mA模擬輸出（電流回路）。當使用SRA20-D2時，這些行業標準允許輕松的數據采集、輕松的讀出和無錯誤的儀器交換。日射強度計的工作原理和規格可在SR20-D2用戶手冊中找到。我們建議使用SRA20-D2，特別是在需要高測量精度的應用中。

SRA20-D2由SR20-D2型兩個相同的日射強度計組成，一個面朝上，一個朝下。這兩個傳感器應與一個AMF02反射率計安裝套件一起訂購。AMF02包括一個用于安裝的帶有桿的固定裝置和一個眩光屏幕。用戶將這些模塊化組件組裝成SRA20-D2反照率計。安裝硬件、工具以及安裝和固定說明也是AMF02交付的一部分。

建議使用

采用雙面太陽能模塊的光伏監測

高精度氣象觀測

建筑物理學、屋頂反射率研究

非正常氣候（熱帶/極地）

應用領域

氣象/地表能通量測量

太陽能/光伏系統性能監測

可選擇的事物

更長的電纜，5米的倍數，電纜長度超過20米，10米的倍數

SRA20-D2數字反光計規格：

測量	太陽輻射和反射太陽輻射
測量范圍	0至2000瓦/平方米
可選測量	反照率或太陽反射率，凈太陽輻射
包括傳感器	2 x相同的ISO 9060二級標準日射強度計
安裝	安裝桿，帶15 x 10?3m直徑
校準不確定度	<1.2%（k=2）
校準可追溯性	至WRR
光譜范圍	285至3000 x 10?? 米
額定工作溫度范圍	-40至+80°C
溫度響應	<±0.4%（-30至+50°C）
單個儀器的溫度響應測試和方向響應測試	包含的報告
標準電纜長度	2 x 5米（見選項）
通信協議	Modbus通過2線RS-485
傳輸模式	RTU公司
額定工作電壓	5至30 VDC范圍
功耗	<150 x 10?3W，12 VDC（總計）
輸出	輻照度（單位：W/m2）
4-20 mA輸出的傳輸范圍	0至1600瓦/平方米
4-20 mA輸出的額定工作電壓	5.5至40 VDC范圍
–主要供應	<150 x 10?3W，12 VDC（總計）
–4-20 mA電流回路	<80 x 10?3W，12 VDC，推薦2 x 100? 并聯電阻器
傳感器	（2 x）SR20-D2二級標準日射強度計
包含在AMF02中	（1 x）眩光屏幕；（1 x）帶桿的固定裝置；（2個）o形環；（1 x）錐形定位器）；（2個）插頭（預裝）；（2 x）M5x12內六角圓柱頭螺釘；（1 x）M6x10內六角圓柱頭螺釘；（2 x）M6x12 固定螺釘（預裝）；（1 x）說明書
