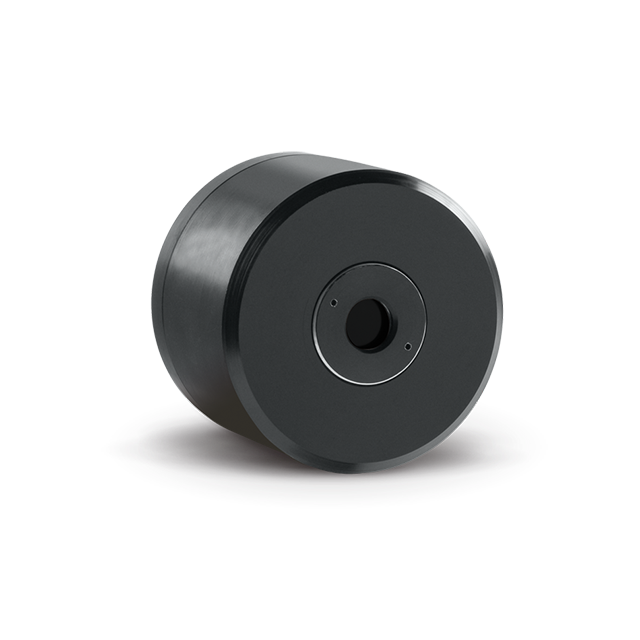

Gentec-EO THZ5B-BL-DA-D0太赫茲探測器 202292

更新時間:2025-03-13

瀏覽量:759

品牌：Gentec-EO
型號：THZ5B-BL-DA-D0
描述：Gentec-EO THZ5B-BL-DA-D0太赫茲探測器的功率測量高達 25 μW。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

Gentec-EO THZ5B-BL-DA-D0太赫茲探測器描述：

數據表(中) 數據表(EN)

Gentec-EO THZ5B-BL-DA-D0太赫茲探測器的功率測量高達 25 μW。

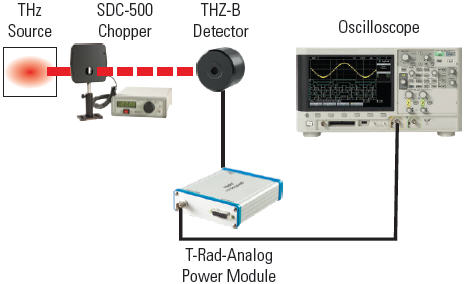

THZ-B-DA 探測器與示波器

這是一種基本模擬設置，在輻射源的光功率約為 5 微瓦或更大的情況下比較有用。在 5 赫茲斬波頻率下，THZ5B-BL-DA 探測器的輸出約為 600 毫瓦，可為示波器提供充足的信號。只需讀取電壓輸出，再除以探測器的 Rv 系數 (V/W)，即可測量出輻射源的強度（單位：瓦）。在特定情況下，還可考慮使用波長糾正系數。

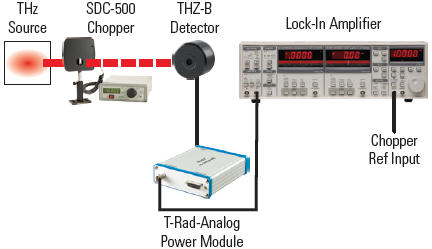

THZ-B-DA 探測器與鎖定放大器

如果您需要測量信號可能淹沒在寬帶噪聲中的較低功率級別（即小于 5 μW），我們推薦使用此模擬設置選項。由 T-RAD-ANALOG 供電的模擬 THZ-B-DA 探測器電壓輸出連接至鎖定放大器輸入，SDC-500 斬波器的同步輸出則連接至參考輸入。鎖定放大器將鎖定斬波頻率，可通過撥入較長積分時間測量均方根很低的電壓。該電壓除以電壓響應度 (V/W) 即等于輻射源的功率。

主要特性

相對測量范圍從 0.1 至 30 THz

寬帶，室溫操作，相較于高萊探測器更易于使用且價格便宜

從 nW 至 mW 的寬動態范圍

采用熱電傳感器，1 nW 分辨率內測量范圍可低至 50 nW。

多種傳感器尺寸，可供選擇

可選直徑范圍，5 mm 和 9 mm

校準精度 0.63 μm

THZ-B 檢測器按單波長 (0.63 μm) 校準，包含從 0.25 到 440 μm 的一般波長糾正數據。用于該范圍以外的相對測量。

SDC-500 光學斬波器

所有 THZ-B 檢測器均要求使用光學斬波器，例如 SDC-500，同步信號范圍：5 Hz（DA 型）或 25 Hz（DZ 型）。

產品規格

測量能力
最大平均功率	25 μW
噪聲等效功率	1 nW
光譜范圍	10 - 3000 μm
頻率	0.1 - 30 THz
典型升起時間	0.2 s
典型功率敏感度	70 kV/W
斬波頻率	5 Hz
最小重復率	1000 Hz
損壞閾
最大平均功率密度	0.01 W/cm2
物理特性
孔徑	5 mm
吸收器	BL
尺寸	66.0? x 46.5D mm
重量	0.23 kg
