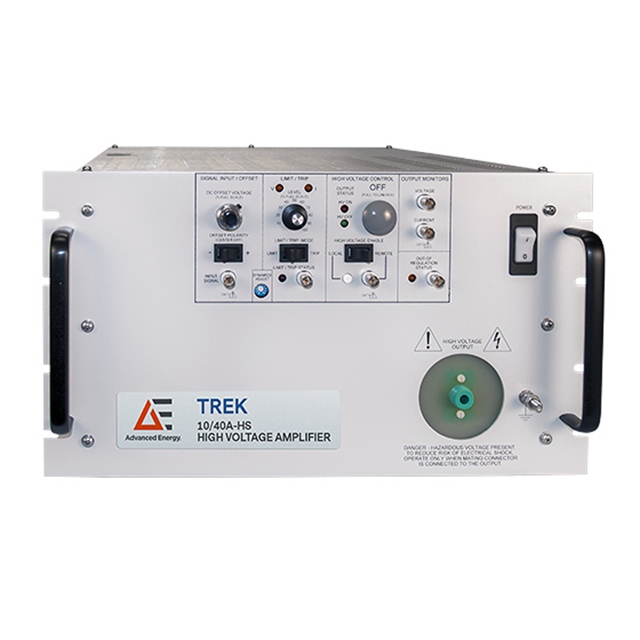

美國Trek 10/40A-HS 高速同相高壓放大器

更新時間:2025-03-13

瀏覽量:847

品牌：美國Trek
型號：Trek 10/40A-HS
描述：同相 Trek 10/40A-HS 配備四象限有源輸出，可在整個輸出電壓范圍內將電流吸收或提供給電抗或電阻負載。這種類型的輸出對于實現高電容或電抗負載所需的精確輸出響應和高轉換速率至關重要。Trek ...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Trek 10/40A-HS 高速同相高壓放大器描述：

數據表

Trek 10/40A-HS是一款用于工業和研究應用的直流穩定、高速、高壓功率放大器。它采用全固態設計，可實現高轉換速率、寬帶寬和低噪聲操作。四象限有源輸出級在整個輸出電壓范圍內向無功或電阻性負載吸收或提供電流。這種類型的輸出對于實現各種負載（如高電容性或面積有源負載）所需的精確輸出響應和高轉換速率至關重要。它被配置為非反相放大器。

同相 Trek 10/40A-HS 配備四象限有源輸出，可在整個輸出電壓范圍內將電流吸收或提供給電抗或電阻負載。這種類型的輸出對于實現高電容或電抗負載所需的精確輸出響應和高轉換速率至關重要。Trek 10/40A-HS 是電泳、電光調制、材料極化和許多其他應用的理想選擇。

產品亮點

每臺設備均提供 NIST 可追溯校準證書

直流穩定，適用于可編程電源應用

本地和遠程高壓開/關功能

開關可選擇電流限制或跳閘

符合 CE 標準（僅限 230 VAC 裝置）

通過四象限輸出驅動電容負載

通過閉環系統實現高精度

通過短路保護保護設備

受益于免維護運行和固態設計

利用低輸出噪聲和良好輸出

產品應用

靜電偏轉

電泳

電流變液

電光調制

材料極化

交流或直流偏置

離子束轉向

粒子加速器

質譜儀

材料特性

鐵電體

大氣等離子體

介質阻擋放電

產品規格

輸出電壓范圍	0至±10 k VDC或峰值交流電
輸出電流范圍	0至±40 mA DC或±120 mA峰值持續1 ms（最大不得超過40 mA rms）
輸入電壓范圍	0至±10 VDC或峰值交流電
輸入阻抗	25kΩ，標稱功率
直流電壓增益	1000 V/V
直流電壓增益精度	優于滿量程的0.1%
直流偏移電壓	小于±2 V
輸出噪聲	小于0.5 V rms
回轉率	大于900 V/μs（典型值為10%至90%）
小信號帶寬	直流至大于25 kHz（-3dB）
大信號帶寬	直流至大于23 kHz，典型值（-3dB）
尺寸	279 x 482 x 654 mm (11 x 19 x 25.75 in)
重量	24.9 kg (55 lb)
輸出功率（W）	400
最大輸出電流（A）	±0.04、±0.12
轉換速率（V/ms）	>900000
輸出電流范圍（mA）	0 至 ±40
輸出電壓范圍（V）	0 至 ±10000
