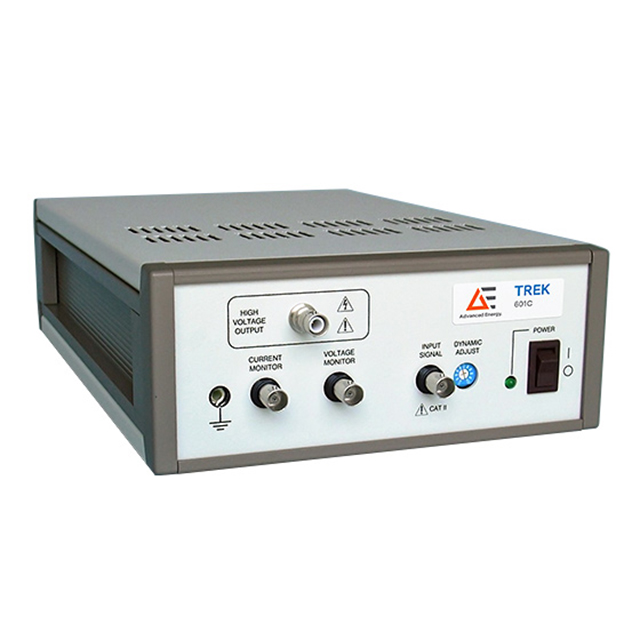

美國Trek 601C直流穩定高壓放大器

更新時間:2025-03-13

瀏覽量:1088

品牌：美國Trek
型號：Trek 601C
描述：Trek 601C 高壓放大器提供對輸出電壓的精確控制，并提供高轉換速率、寬帶寬和低噪聲操作。它可以在一個外殼中配備多達兩個獨立的放大器通道，并且由于其全固態設計而高度可靠。Trek 601C 的四象...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Trek 601C直流穩定高壓放大器描述：

數據表

Trek 601C是一款直流穩定的高壓功率放大器，旨在提供對輸出電壓的精確控制。它在一個外殼中最多有兩個獨立的放大器通道，采用全固態設計，可實現高轉換速率、寬帶寬和低噪聲操作。Trek 601C的四象限有源輸出設計將電流吸收或提供給無功或電阻性負載。這些特性對于實現無功負載所需的精確輸出響應和高轉換速率至關重要。

Trek 601C 高壓放大器提供對輸出電壓的精確控制，并提供高轉換速率、寬帶寬和低噪聲操作。它可以在一個外殼中配備多達兩個獨立的放大器通道，并且由于其全固態設計而高度可靠。Trek 601C 的四象限有源輸出可將電流吸收或提供給電抗或電阻負載，當您需要電抗負載所需的精確輸出響應和高轉換速率時，它是理想的選擇。驅動壓電致動器、調制電光和靜電控制離子束等應用是 Trek 601C 的典型用途

產品亮點

提供不同的輸出電壓范圍、輸入配置和電壓增益比

遠程訪問

直流精度優于滿量程的 0.1%

符合 CE 標準，確?？煽啃?

每臺設備均提供 NIST 可追溯校準證書

作為同相或具有固定增益的反相工作

動態調整以優化各種負載參數的交流響應

指定輸出電壓（提供三個范圍選項）

利用精密電壓和電流監視器

通過四象限輸出驅動電容負載

產品應用

驅動壓電致動器

調制電光

靜電控制離子束

為自動化或計算機控制提供遠程開/關功能系統

產品規格

輸出電壓范圍	0至±500 V、0至-1 kV或0至+1 kVDC或峰值交流
輸出電流范圍	0至±10 mA DC；0至±20mA峰值交流電
輸入電壓范圍	0至±10 V DC或峰值AC，非反相
輸入阻抗	25 kW，標稱值
直流電壓增益	100 V/V（50 V/V僅適用于±500 V范圍）
直流電壓增益精度	優于滿量程的0.1%
直流偏移電壓	小于500 mV
輸出噪聲	小于10 V rms1
轉換速率	大于50 V/μs（典型值為10%至90%）
小信號帶寬	DC至大于30 kHz（-3dB）
大信號帶寬	DC至大于8kHz，典型（1%失真）
尺寸	單通道儀器：222.3 x 108 x 335 mm (8.75 x 4.25 x 13.2 in) 雙通道儀器：433.8 x 108 x 335 mm (17 x 4.25 x 13.2 in)
重量	單通道儀器：4.3 kg (9.4 lb) 雙通道儀器：8.6 kg (18.8 lb)
最大輸出電流（A）	±0.01、±0.02
轉換速率（V/ms）	>50000
輸出電流范圍（mA）	0 至 ±10 DC，±20 AC
輸出電壓范圍（V）	0 至 ±500、0 至 -1000、0 至 +1000
