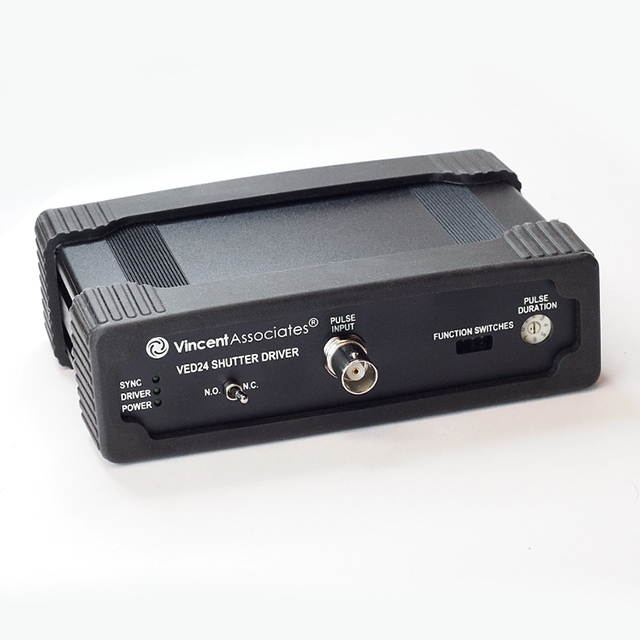

Uniblitz VED24 快門驅動器

更新時間:2025-03-13

瀏覽量:886

品牌：Uniblitz
型號： VED24
描述：Uniblitz VED24 多功能電子驅動器提供簡單、直接的快門控制。該設備是單通道的，并且與單穩態和雙穩態快門設備兼容。操作選項包括手動快門控制、外部觸發和遠程計算機接口。曝光由外部脈沖（低電平有...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

Uniblitz VED24 快門驅動器描述：

產品手冊  數據表

Uniblitz VED24 多功能電子驅動器提供簡單、直接的快門控制。該設備是單通道的，并且與單穩態和雙穩態快門設備兼容。操作選項包括手動快門控制、外部觸發和遠程計算機接口。曝光由外部脈沖（低電平有效、TTL）、計算機接口或開關觸點決定。

產品規格

重復曝光	曝光之間的最短時間由使用的快門和打開關閉脈沖持續時間決定。
快門驅動	從 DC 到快門最大速率的連續可變曝光頻率
	最大峰值脈沖功率：41 W
	最大脈沖電壓：+18 VDC Max
	最大脈沖電流：2.25A（測試條件：18 伏，8 Ω – 非連續）
電源要求	+24VDC，包括 PS24，交流電源。
	所需交流輸入：100-240 VAC，50/60 Hz
	電源輸出：+24 VDC，1.67A，40W
	輸入插頭（至 VED24 控制器）：2 mm DC 插頭，中心為正極
脈沖輸入（BNC）	低電平有效
	輸入阻抗：1K 歐姆
	最大源電流：100 μA
	最大灌電流：1 μA
	最小脈沖寬度由適用的快門決定
	最大脈沖寬度無限制
	TTL 兼容：最小高電平：+2.0 VDC 最大低電平：+0.8 VDC
SYNC 輸出（BNC）	高電平有效
	最大源電流：3.0 mA
	最大灌電流：20 mA
	最大低電平：+0.5 VDC
	最低高電平：+4.5 VDC。當使用的快門配備了電子同步傳感器時，此輸出將變?yōu)橛行顟B(tài)。
常規	尺寸（HWD） 1.61 x 5.47 x 4.6 英寸（41.0 x 139.0 x 116.8 毫米）
	重量 12.27 盎司（.35 千克）
	隨附電源（PS24）輸入 100/240 VAC，50-60 Hz
	輸出 +24VDC，1.67A，40W
	符合 RoHS 標準
	CE 認證（可選）

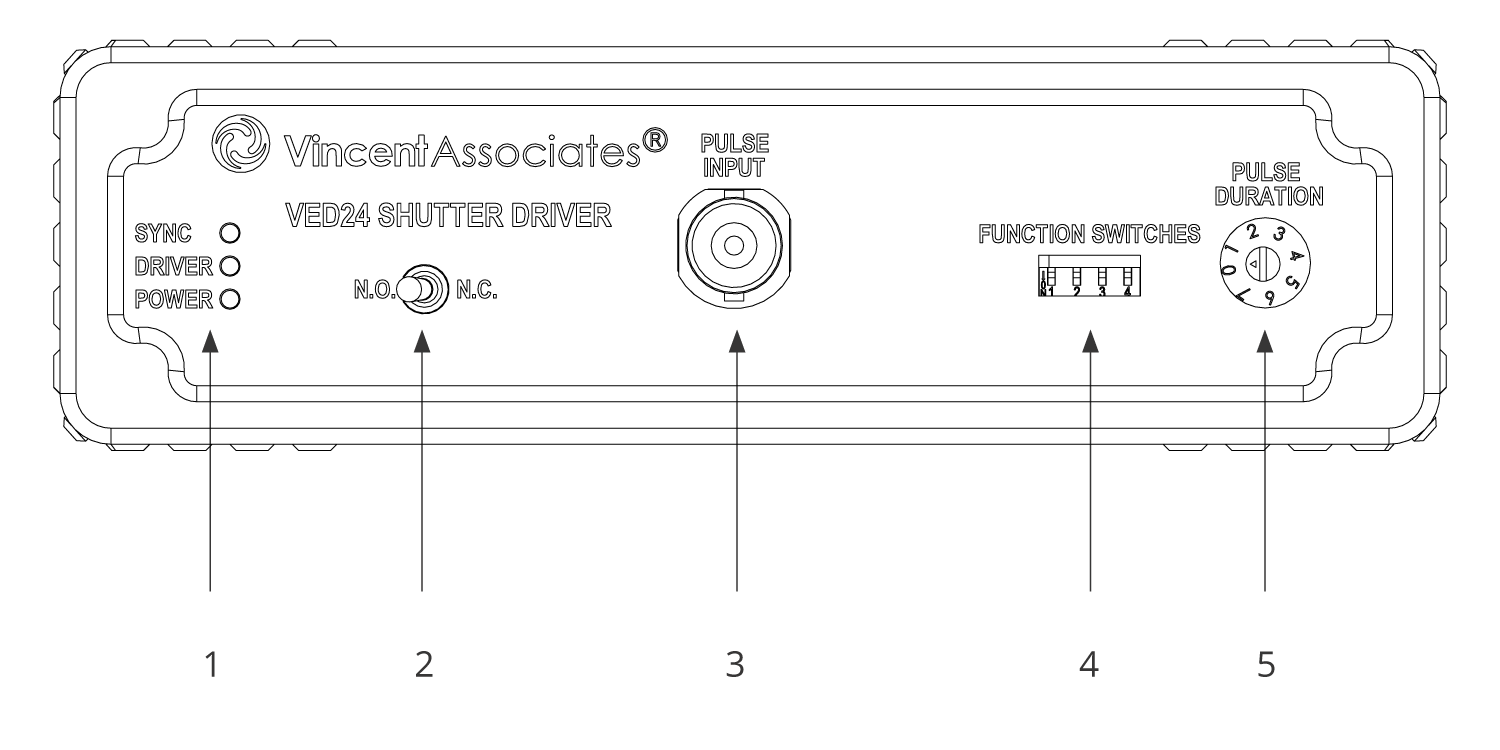

前面板布局

前面板
電源 LED 指示燈（1）	電源、驅動器和同步狀態 LED
N.O./N.C. 撥動開關 （2）	用于常開/常閉操作的撥動開關
脈沖輸入 BNC （3）	脈沖輸入 BNC 是/TTL 輸入信號
功能開關 （4）	本地/遠程、電壓選擇、雙穩態/單穩態和時間選擇功能開關
脈沖持續時間旋轉八通道開關 （5）	通過脈沖持續時間旋轉八通道開關為特定快門選擇定時寬度

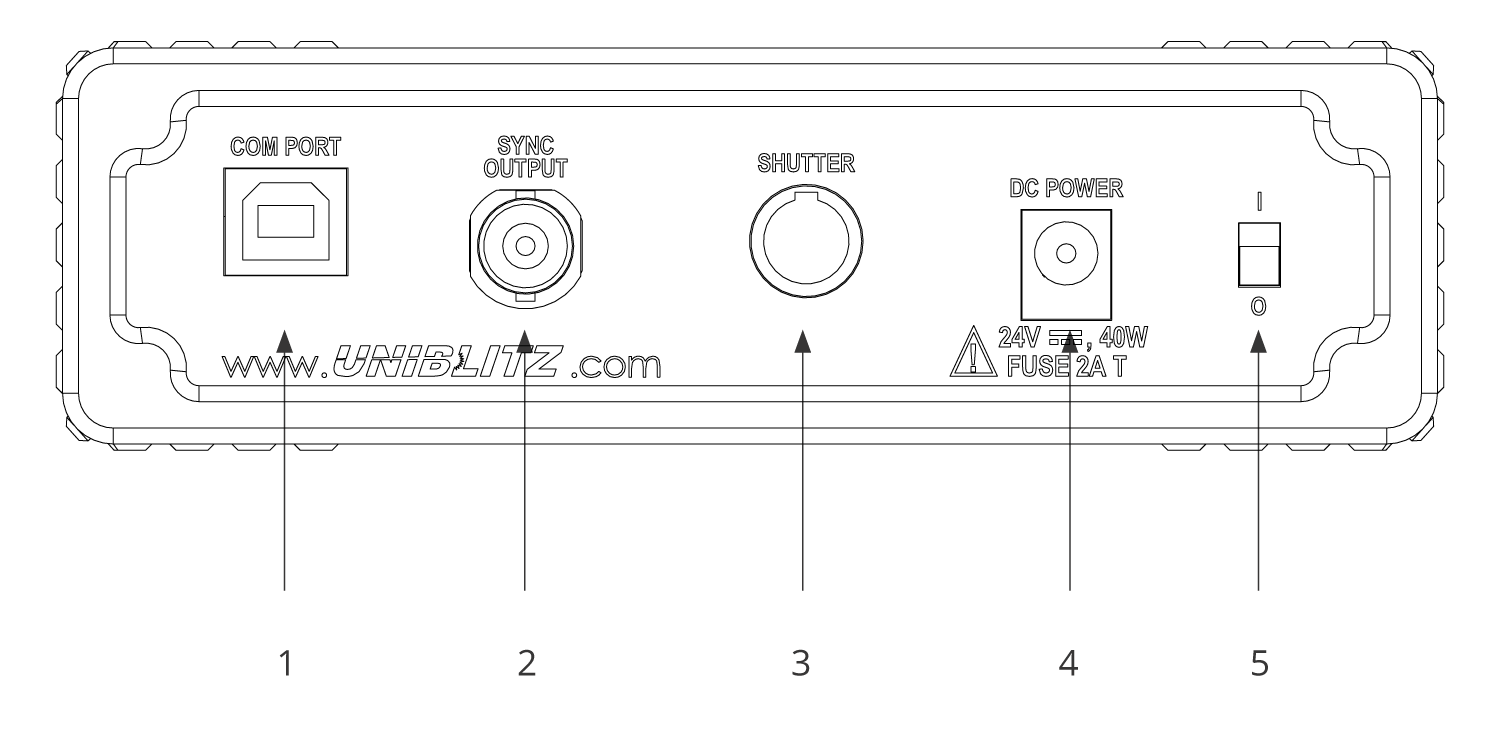

后面板布局

后面板
USB 串行控制端口（1）	USB Type-B 插座，用于計算機接口控制
同步輸出 BNC （2）	同步輸出 BNC 是高電平有效 TTL 輸出信號
快門互連（3）	用于 5 針公 Switchcraft 連接器的百葉窗互連
直流電源連接器（4）	2.0mm DC 插孔 – 接受 +24VDC，熔斷器電源開/關滑動開關
電源開/關滑動開關 （5）	下部（“0”）位置為 “OFF”，上部（“1”）位置為 “ON”
