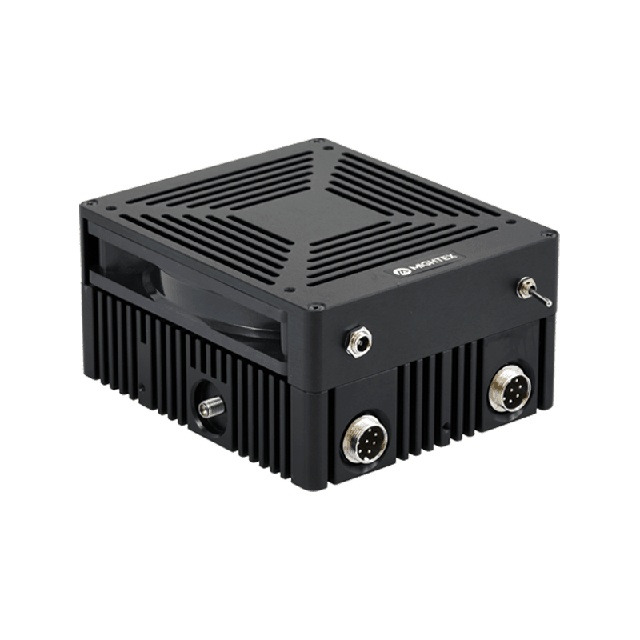

加拿大Mightex WFC 系列多波長光纖耦合光源

更新時間:2025-03-13

瀏覽量:912

品牌：加拿大Mightex
型號：WFC
描述：Mightex WFC 系列多波長光纖耦合光源采用 LED 技術和 Mightex 專有的光束組合和耦合光學器件。多達八（8）個 LED 相干地組合成一根多模光纖，具有高效率。每個 LED 可以單...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

WFC 系列多波長光纖耦合光源描述：

Mightex WFC 系列型號：WFC-C2-0280-0310-000,WFC-H2-0280-0325-000,WFC-H2-0280-0365-000,WFC-H2-0365-0385-000,WFC-H2-0365-0415-000,WFC-H2-0365-0455-000,WFC-H2-0365-4000-000,WFC-H2-0365-6500-000,WFC-H2-0455-0625-000,WFC-H2-0455-0810-000,WFC-H2-0470-0625-000,WFC-S2-0455-0530-000,WFC-H2-0455-0530-000,WFC-S2-0470-0590-000,WFC-H2-0470-0590-000,WFC-H2-0490-0590-000,WFC-S2-0530-0625-000,WFC-H2-0590-0625-000,WFC-H2-0590-0740-000,WFC-H2-0617-0656-000,WFC-S2-0625-0656-000,WFC-H2-0625-0680-000,WFC-H3-0365-0490-0590-000,WFC-H3-0490-0590-0740-000,WFC-H4-0365-0415-0505-4000-000,WFC-H4-0365-0490-0590-0656-000,WFC-C4-0365-0430-5500-6500-000,WFC-C4-0365-0470-0740-4000-000,WFC-H4-0385-0470-0530-0590-000,WFC-H4-0385-0470-0740-0850-000,WFC-H4-0385-0530-0625-0850-000,WFC-S4-0400-0470-0530-0625-000,WFC-C4-0400-0470-0560-0625-001,WFC-H4-0400-0470-0560-0625-000,WFC-H4-0410-6500-0625-0850-000,WFC-S4-0455-0530-0590-0740-000,WFC-H4-0455-0530-0625-0910-000,WFC-S4-0455-0530-0625-5500-000,WFC-H4-0455-0530-0656-0940-000,WFC-H4-0470-0530-0625-0740-000,WFC-H4-0470-0530-0625-0850-000,WFC-H4-0470-0590-0625-0656-000,WFC-H4-0490-0590-0680-0740-000,WFC-S4-0490-0590-0680-0740-000,WFC-C4-0505-0656-0740-4000-000,WFC-C4-0505-0656-0780-4000-000,WFC-S4-0505-0656-0780-4000-000,WFC-H4-0530-0625-0656-0780-000,WFC-H4-0530-0625-0656-0940-000,WFC-H4-0530-0625-0740-0940-000,WFC-H4-0530-0656-0740-0870-000,WFC-H4-0530-0656-0850-0940-000,WFC-C6-0400-0420-0455-0490-4000-0700-000,WFC-H6-0415-0530-0656-0740-0850-0940-000,WFC-H8-0340-0405-5500-0656-0740-0850-0910-0940-000,WFC-H8-0385-0470-0505-0530-0590-0625-0740-0850-000,WFC-H8-0365-0455-0530-0625-0700-0780-0870-0980-000

Mightex 多波長光纖耦合光源由 LED 技術和 Mightex 的光束組合和耦合光學器件實現。多達八（8）個 LED 相干地組合成一根多模光纖，具有高效率。每個 LED 可以單獨或同時供電，使 WFC 系列成為具有可調光譜的新型光源。

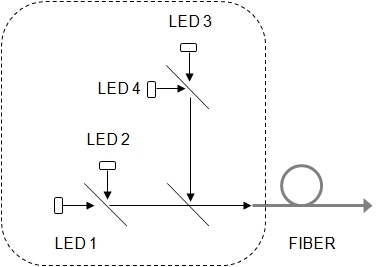

光源提供兩種配置：標準配置和高功率配置。標準配置中使用中性光束合路器。標準配置具有成本低、波長方案靈活的優點。任何波長和白色都可以在標準配置中組合。然而，對于需要盡可能高輸出功率的應用，應選擇高功率配置，其中使用高效二向色分束器來組合不同的波長。由于并非所有可能的二向色分光鏡都有庫存，因此某些波長組合可能需要定制。

從365nm到940nm的LED波長范圍和白色供用戶選擇。選定的 LED 安裝在工廠的光源機箱中。光纖耦合是通過標準的SMA端口進行的，因此客戶可以根據其應用的具體要求將不同的光纖與LED光源一起使用。SMA連接器光纖跳線有各種芯徑和數值孔徑可供選擇。

4 通道光源包括一根 5 英尺的電纜，8 通道光源包括兩根這樣的電纜。每根電纜的一端都有一個 8 針鎖定連接器，用于插入光源，另一端有四對裸線端子。每對端子應連接到 LED 控制器的單獨通道。用戶可以使用 Mightex 多通道 LED 控制器或其他恒流源單獨或同時驅動已安裝的 LED。帶散熱器的冷卻風扇內置在光源中。當兩個或多個波長以全功率運行時，應打開風扇以保持 LED 結的低溫，以防止 LED 因過熱而損壞。包括一個單獨的電源，用于驅動冷卻風扇。

Mightex 4 通道多波長光源可訂購 2 和 4 波長，8 通道光源可訂購 6 波長和 8 波長。在標準配置中（由于效率低，8通道源不支持），每個波長的輸出功率隨著波長總數的增加而降低，而在高功率配置中，輸出功率隨波長數量的變化不大。

特征

將 2、4、6 或 8 個 LED 組合成單個光纖輸出

光路中沒有移動部件

帶 SMA 連接器的可互換光纖

獨立和同時控制 LED

高效二向色光束合路器

廣泛的可用波長范圍：UV/VIS/NIR和白光

冷卻風扇可實現大強度穩定性

可選多通道LED控制器

應用

光遺傳學

通用光源

顯微鏡照明器

快速頻譜調諧

性能規格

高功率配置

波長代碼	波長（nm）	Iop(mA)	Vop （V）	典型輻射通量（mW）⁽¹⁾
波長代碼	波長（nm）	Iop(mA)	Vop （V）	2 波長	4 波長	6 或 8 波長
0365	365	1000	3.65	3.6 (7.2)	3.2 (6.4)	2.9 (5.8)
0380	380	1000	3.2	2.3 (4.6)	1.9 (3.8)	1.7 (3.4)
0385	385	1000	3.65	4.8 (9.6)	4.3 (8.6)	3.9 (7.8)
0390	390	1000	3.1	4.8 (9.6)	4.3 (8.6)	3.9 (7.8)
0395	395	1000	3.1	5.1 (10.2)	4.1 (8.2)	3.7 (7.4)
0400	400	1000	3.8	4.4 (8.8)	4.0 (8.0)	2.0 (4.0)
0405	405	1000	3	6.2 (12.4)	5.0 (10.0)	4.5 (9.0)
0410	410	1000	3	6.2 (12.4)	5.0 (10.0)	4.5 (9.0)
0415	415	1000	3	6.1 (12.2)	4.9 (9.8)	4.4 (8.8)
0420（停產）	420	500	3.8	1.6 (3.2)	1.4 (2.8)	1.3 (2.6)
0420（停產）	420	1000	3.8	4.1 (8.2)	3.4 (6.8)	3.1 (6.2)
0425	425	1000	3	5.3 (10.6)	4.3 (8.6)	3.8 (7.6)
0455	455	1000	3.9	5.6 (11.2)	5.1 (10.2)	4.5 (9.0)
0470	470	1000	3.9	6.0 (12.0)	5.4 (10.8)	4.9 (9.8)
0490	490	350	3.5	3.0 (6.0)	2.4 (4.8)	2.0 (4.0)
0505	505	1000	3.9	2.8 (5.6)	2.2 (2.2)	1.7 (3.4)
0530	530	1000	3.9	2.4 (4.8)	2.2 (4.4)	1.9 (3.8)
0560	560	700	3.9	1.5 (3.0)	1.3 (2.6)	1.0 (2.0)
0590	590	700	2.2	1.3 (2.6)	1.2 (2.4)	1.1 (2.2)
0617	617	1000	3.9	5.2 (10.4)	4.7 (9.4)	4.2 (8.4)
0625	625	1000	3.9	6.1 (12.2)	5.5 (11.0)	5.0 (10.0)
0656	656	1000	2.7	5.2 (10.4)	4.7 (9.4)	4.2 (8.4)
0680	680	600	2.7	1.0 (2.0)	0.8 (1.6)	0.5 (1.0)
0700	700	500	2.1	0.4 (0.8)	0.2 (0.4)	90微瓦（180微瓦）
0720	720	600	2.2	0.6 (1.2)	0.4 (0.8)	0.2 (0.4)
0740	740	1000	2.9	2.4 (4.8)	2.2 (4.4)	1.9 (3.8)
0780	780	800	2.5	1.6 (3.2)	1.1 (2.2)	0.7 (1.4)
0810	810	800	2.2	1.0 (2.0)	0.8 (1.6)	0.5 (1.0)
0850（停產）	850,2瓦	1000	2.1	3.2 (6.4)	2.9 (5.8)	2.6 (5.2)
0850	850,3瓦	1000	3	4.8 (9.6)	4.3 (8.6)	3.9 (7.8)
0870	870	700	2	2.4 (4.8)	2.2 (4.4)	1.9 (3.8)
0940	940	1000	2.1	3.2 (6.4)	2.9 (5.8)	2.6 (5.2)
0980	980	500	1.4	0.3 (0.6)	0.1 (0.2)	80μW（160μW）
6500	冰川白 6,500K	1000	3.6	-	-	-
5500	冷白 5,500K	1000	3.9	-	-	-
4000	暖白 4,000K	1000	3.9	-	-	-

1. 由于制造工藝和工作參數（如溫度和電流）的變化，任何給定 LED 的實際輸出可能會有所不同。

標準配置

波長代碼	波長（nm）	Iop （mA）	V_op （V）	輻射通量¹ （毫瓦）
波長代碼	波長（nm）	Iop （mA）	V_op （V）	2 波長	4 波長
0365	365	1000	3.65	1.7	0.8
0380	380	1000	3.2	1.1	0.4
0385	385	1000	3.65	2.3	1.1
0390	390	1000	3.1	2.1	0.8
0395	395	1000	3.1	2.3	1.1
0400	400	1000	3.8	1.1	0.5
0405	405	1000	3	2.8	1
0410	410	1000	3	2.8	1
0415	415	1000	3	2.7	0.9
0420（停產）	420	500	3.8	0.8	0.4
0420	420	1000	3.8	1.8	0.5
0425	425	1000	3	2.4	0.9
0455	455	1000	3.9	2.7	1.3
0470	470	1000	3.9	2.9	1.4
0490	490	350	3.5	1.4	0.6
0505	505	1000	3.9	1.4	0.6
0530	530	1000	3.9	0.8	0.4
0560	560	700	3.9	0.7	0.3
0590	590	1000	3.9	0.6	0.3
0617	617	1000	3.9	2.5	1.2
0625	625	1000	3.9	2.5	1.2
0656	656	1000	2.7	2.5	1.2
0680	680	600	2.7	0.5	0.2
0700	700	500	2.1	0.2	90微瓦
0720	720	600	2.2	0.3	0.1
0740	740	1000	2.9	1.2	0.7
0780	780	800	2.5	0.7	0.3
0810	810	800	2.2	0.5	0.2
0850	850	1000	2.1	1.5	0.7
0870	870	700	2	1.1	0.5
0940	940	1000	2.1	1.5	0.7
0980	980	500	1.4	0.1	70微瓦
6500	冰川白 6,500K	1000	3.6	1.2	0.6
5500	冷白 5,500K	1000	3.9	1.2	0.6
4000	暖白 4,000K	1000	3.9	1.2	0.6
