SDI 1525 慣性和工業表面安裝加速度傳感器描述：

數據表

1525型微機電系統直流表面安裝慣性加速度計采用了Silicon Designs自己的高性能傳感元件，以及±4.0V差分模擬輸出級、內部溫度傳感器和集成傳感放大器，所有這些都位于一個微型、氮阻尼、密封、表面安裝的J-lead LCC-20陶瓷封裝內。1525型的平均偏置重復性規格為5 mg，這意味著它的設計旨在提供-40至+85°C環境下密集慣性應用所需的高水平長期穩定性，例如輕型至中型飛機和直升機的備用系統。1525型還具有低功耗操作、出色的運行中偏置穩定性和零交叉耦合，但對溫度變化和梯度仍然相對不敏感。

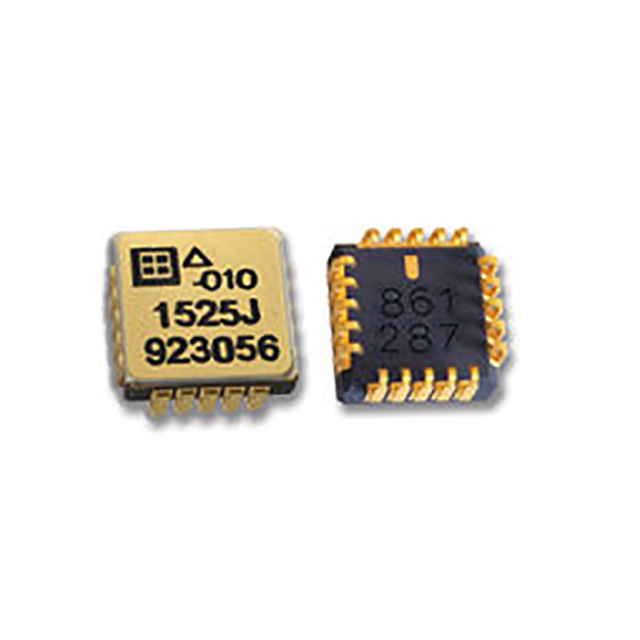

每個設備都由SDI單獨測試、編程、校準，并在其頂部和底部表面標記序列號，以便于追溯。每個單元都提供一份校準測試報告（1525-TST），顯示測量的偏置、比例因子、線性度、工作電流和頻率響應。

零至中頻應用

操作

1525型敏感軸垂直于包裝的底部，正加速度由推動包裝底部的正力產生。地震中心位于穿過雙感測元件的中心線上，并且位于它們之間的中間。

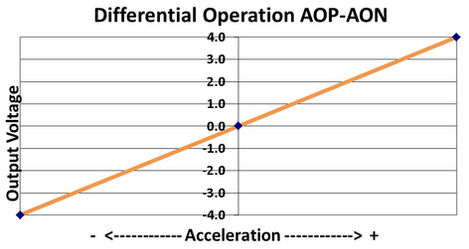

1525型產生+/-4伏差分輸出電壓，其值隨加速度變化，如圖1所示。地震中心位于穿過它們中間的雙感測元件的中心線上。由于圍繞該點旋轉而產生的任何誤差都會被內部電子器件有效地抵消。

需要兩個參考電壓，+5.0和+2.5伏（標稱）；比例因子是相對于GND的+5.0伏參考電壓的比率，并且在零加速度下的兩個輸出名義上與+2.5伏輸入相同。

性能-所有版本

除非另有規定，否則VDD=VR=5.0 VDC，TC=25°C，差分輸出，J引線封裝

所有型號：除非另有規定，否則Vs=+8至+32 VDC，TC=25°C，差模。

輸出量程=±4V差分輸出=8000 mV

比例=測量值；FS=滿量程=絕對輸出=4000 mV

注意：大于所列應力可能會對設備造成不可逆性損壞。這些只是最大應力等級。不意味著在這些條件下或高于這些條件時設備的功能操作。

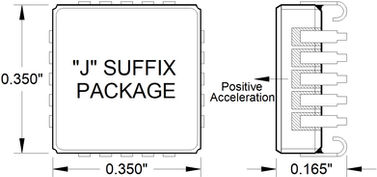

封裝尺寸
