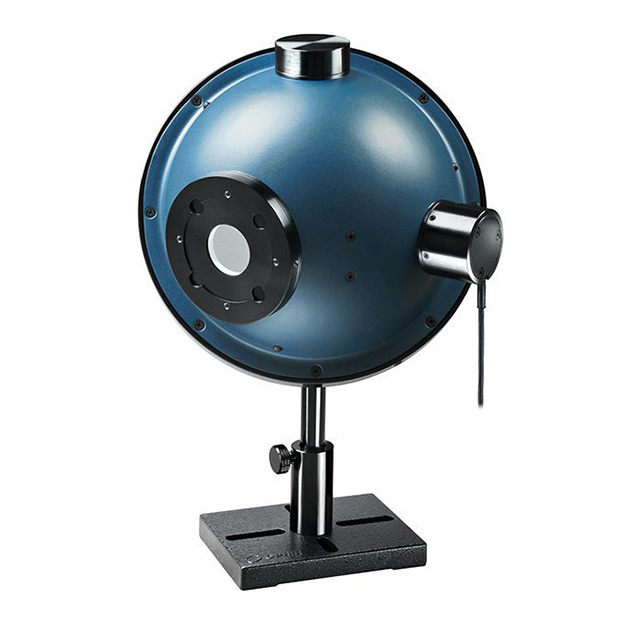

IS6-D-VIS 7Z02488 積分球

更新時間:2025-03-13

瀏覽量:709

品牌：OPHIR
型號：IS6-D-VIS
描述：IS6-D-VIS 是一個 6 英寸積分球（內部 5.3 英寸），帶有用于發散 (D) 光束的硅檢測器。IS6-D-VIS 帶有 VIS 檢測器，校準范圍為 400至1100nm，可測量高達 30W ...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

IS6-D-VIS 積分球概述：

用戶手冊

IS6-D-VIS 是一個 6 英寸積分球（內部 5.3 英寸），帶有用于發散 (D) 光束的硅檢測器。IS6-D-VIS 帶有 VIS 檢測器，校準范圍為 400 至 1100nm，可測量高達 30W 的功率。

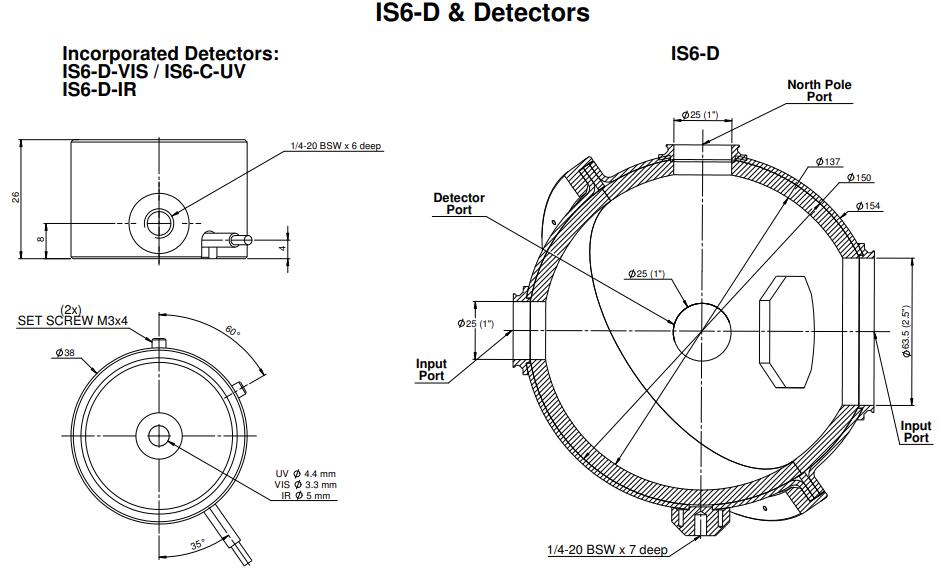

IS6-D-VIS 積分球圖紙：

主要參數：

光圈	?26mm
光譜范圍	400-1100nm
功率范圍	20μW-30W
尺寸	?154（毫米）
最大脈沖能量	5毫焦
最大平均功率密度	1 kw/cm2
最大平均功率	30W
最大光束發散	±60度
對光束發散的敏感性	±3%

問題歸納：

均勻性對測量精度的影響

Ophir 傳感器的均勻性通常未在規格中給出，但在大多數情況下，光束位置在孔徑中心 50% 范圍內的任何位置的極大變化為 ±2%，并且在許多情況下優于此。由于 Ophir 傳感器始終以吸收器為中心的光束進行校準，如果測量是在光束居中且光束不大于孔徑的 1/4 的情況下進行的，則在大多數情況下可以忽略此誤差。

脈沖率和脈沖寬度對測量精度的影響

熱釋電傳感器具有一定的脈沖率依賴性。一般而言，脈率依賴性較低，脈率低于極大脈率的大約 70%。在極大脈沖率附近，可以預期誤差接近規定的極大值。Ophir 設計的熱釋電傳感器對脈沖寬度的依賴性很小，因此通常可以忽略這一點。
